35.447.21.2 | VKDIF-FKM
2-Wege-Kugelhahn d75-110, VKD DualBlock, PVDF, Schweißmuffen, FKM
- Anschluss: Schweißmuffe
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM
- kundenspezifisch kennzeichenbar mit "Labelling System" (siehe Zubehör)
Hinweis:
Weitere Anschlussarten auf Anfrage: Schweißstutzen zum Muffenschweißen (VKDDF), PVDF-Stutzen zum Stumpf- und IR-Schweißen (VKDBF), PE-LS-Stutzen (VKDBEF), Festflansch (VKDOF)

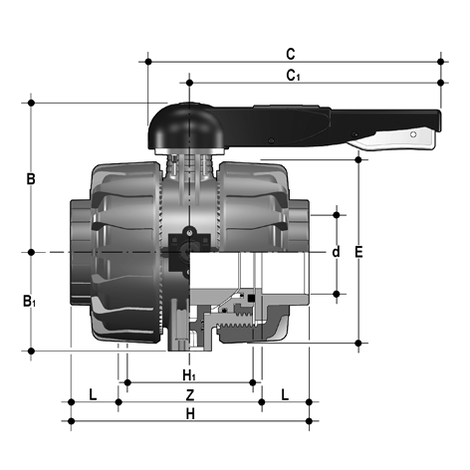

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447021075 | 75 | 65 | 16 | 164 | 87 | 225 | 175 | 162 | 213 | 133 | 153 | 5,653 | 1 |
| 135447021090 | 90 | 80 | 16 | 177 | 105 | 327 | 272 | 202 | 239 | 149 | 173 | 9,590 | 1 |
| 135447021110 | 110 | 100 | 16 | 195 | 129 | 385 | 330 | 236 | 268 | 167 | 199 | 14,650 | 1 |
Downloads
2.7 MB,
PDF
Bedienungsanleitung
