35.447.51.1 | VKDBF-FKM

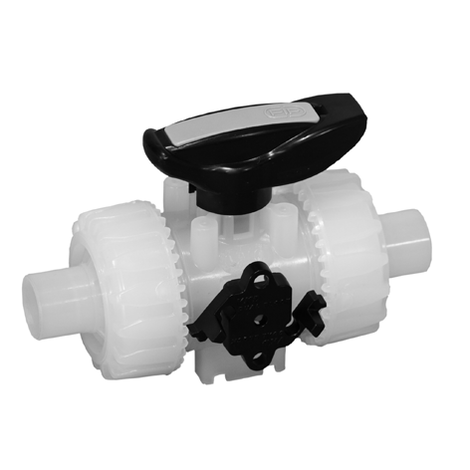

2-Wege-Kugelhahn d20-63, VKD DualBlock, PVDF, PVDF-LS-Stutzen, FKM
- Anschluss: PVDF-LS-Stutzen zum Heizelementstumpf- und IR-Schweißen
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/FKM
| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135447051020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 171 | 65 | 0,220 | 12 |
| 135447051025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 204 | 70 | 0,340 | 12 |
| 135447051032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 220 | 78 | 0,438 | 8 |
| 135447051040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 238 | 88 | 0,693 | 8 |
| 135447051050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 254 | 93 | 1,100 | 6 |
| 135447051063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 286 | 111 | 1,607 | 4 |
Downloads
3.3 MB,
PDF
Bedienungsanleitung
