21.552.20 | VXEIV
2-Wege-Kugelhahn d 75 - 110, VXE-Easyfit, PVC-U, Klebemuffe
- Anschluss: Klebemuffe
- radial ein- und ausbaubar
- Griff: orange
- Dichtung: PTFE/EPDM oder PTFE/FKM
- Abdeckkappe: transparent
Hinweis:
Weitere Anschlussarten auf Anfrage: Gewindemuffe (VXEFV), PE-LS-Stutzen (VXEBEV).
EPDM 21.552.2x2

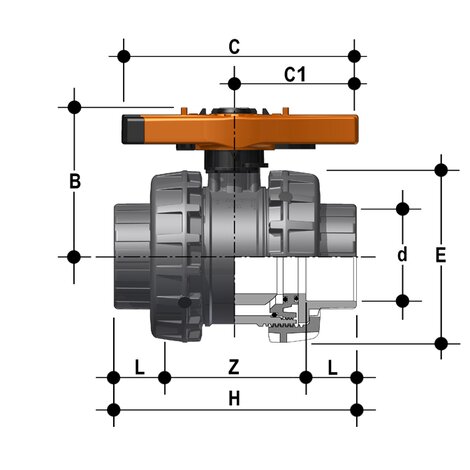

| Artikel | d | DN | PN | B | C | C1 | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121552020075 | 75 | 65 | 16 | 142 | 214 | 115 | 157 | 211 | 44 | 123 | 2,680 | 2 |
| 121552020090 | 90 | 80 | 16 | 151 | 239 | 126 | 174 | 248 | 51 | 146 | 4,320 | 2 |
| 121552020110 | 110 | 100 | 16 | 174,5 | 270 | 145 | 212 | 283 | 61 | 161 | 7,600 | 1 |
FKM 21.552.2x2
| Artikel | d | DN | PN | B | C | C1 | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121552021075 | 75 | 65 | 16 | 142 | 214 | 115 | 157 | 211 | 44 | 123 | 2,680 | 2 |
| 121552021090 | 90 | 80 | 16 | 151 | 239 | 126 | 174 | 248 | 51 | 146 | 4,320 | 2 |
| 121552021110 | 110 | 100 | 16 | 174,5 | 270 | 145 | 212 | 283 | 61 | 161 | 7,600 | 1 |
