227.382.0X | DKDM/CP-NO

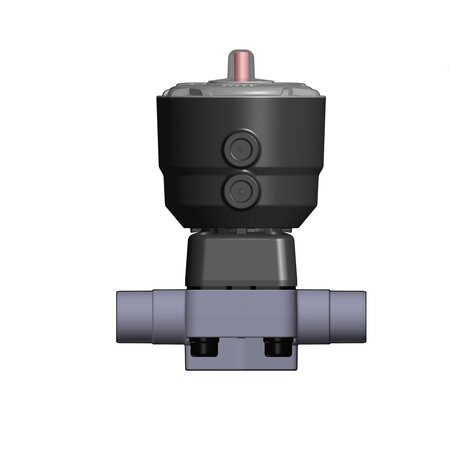

2/2-Wege-Membranventil DK/CP, PP, d 20-d 75, Schweißstutzen Muffenschweißen, NO
2/2-Wege-Membranventil mit pneumatischem Kolben-Stellantrieb
mit optischer Stellungsanzeige
- maximierter Durchfluss
- Gehäusewerkstoff: PP
- Funktion: normal geöffnet (NO)
- Membranwerkstoff: wahlweise EPDM - FKM - PTFE/EPDM
- Steuerdruck: max. 6 bar DN 15 - 32, max. 5 bar DN 40 - 65
- Steueranschluss: R 1/4''
- Antriebsfarbe: schwarz (mit grauer Haube)
- Steuerluftanschluss 90° drehbar in Durchflussrichtung
- Betriebsdruck: einseitig anstehend
- Anschluss: Schweißstutzen zum Heizelementmuffenschweißen
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Membranwerkstoff | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|
| 227382000200020 | 20 | 15 | 10 | NO | EPDM | 0,665 | 1 |
| 227382000200025 | 25 | 20 | 10 | NO | EPDM | - | 1 |
| 227382000200032 | 32 | 25 | 10 | NO | EPDM | - | 1 |
| 227382000200040 | 40 | 32 | 10 | NO | EPDM | - | 1 |
| 227382000200050 | 50 | 40 | 10 | NO | EPDM | - | 1 |
| 227382000200063 | 63 | 50 | 10 | NO | EPDM | - | 1 |
| 227382000200075 | 75 | 65 | 10 | NO | EPDM | - | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|
| 227382001200020 | 20 | 15 | 10 | NO | FKM | 1 |
| 227382001200025 | 25 | 20 | 10 | NO | FKM | 1 |
| 227382001200032 | 32 | 25 | 10 | NO | FKM | 1 |
| 227382001200040 | 40 | 32 | 10 | NO | FKM | 1 |
| 227382001200050 | 50 | 40 | 10 | NO | FKM | 1 |
| 227382001200063 | 63 | 50 | 10 | NO | FKM | 1 |
| 227382001200075 | 75 | 65 | 10 | NO | FKM | 1 |
Dichtung: PTFE/EPDM
| Artikel | d | DN | PN | Antrieb | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|
| 227382002200020 | 20 | 15 | 10 | NO | PTFE/EPDM | 1 |
| 227382002200025 | 25 | 20 | 10 | NO | PTFE/EPDM | 1 |
| 227382002200032 | 32 | 25 | 10 | NO | PTFE/EPDM | 1 |
| 227382002200040 | 40 | 32 | 10 | NO | PTFE/EPDM | 1 |
| 227382002200050 | 50 | 40 | 10 | NO | PTFE/EPDM | 1 |
| 227382002200063 | 63 | 50 | 10 | NO | PTFE/EPDM | 1 |
| 227382002200075 | 75 | 65 | 10 | NO | PTFE/EPDM | 1 |
