227.382.7X | DKUBM/CP-NO

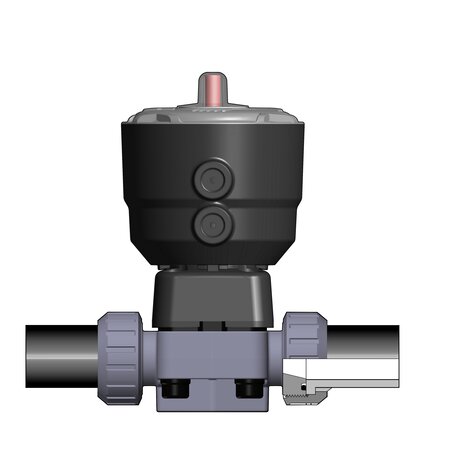

2/2-Wege-Membranventil DK/CP, PP, d 20-d 63, Verschraubung mit PP-LS Stutzen, NO
2/2-Wege-Membranventil mit pneumatischem Kolben-Stellantrieb
mit optischer Stellungsanzeige
- maximierter Durchfluss
- Gehäusewerkstoff: PP
- Funktion: normal geöffnet (NO)
- Membranwerkstoff: wahlweise EPDM - FKM - PTFE/EPDM
- Steuerdruck: max. 6 bar DN 15 - 32, max. 5 bar DN 40 - 50
- Steueranschluss: R 1/4''
- Antriebsfarbe: schwarz (mit grauer Haube)
- Steuerluftanschluss 90° drehbar in Durchflussrichtung
- Betriebsdruck: einseitig anstehend
- Anschluss: Verschraubung mit PP-LS Stutzen, SDR11 zum Heizelementstumpf- und Heizwendelschweißen
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|---|
| 227382070200020 | 20 | 15 | 10 | NO | EPDM | EPDM | 1 |
| 227382070200025 | 25 | 20 | 10 | NO | EPDM | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|---|
| 227382071200020 | 20 | 15 | 10 | NO | FKM | FKM | 1 |
| 227382071200025 | 25 | 20 | 10 | NO | FKM | FKM | 1 |
| 227382071200032 | 32 | 25 | 10 | NO | FKM | FKM | 1 |
| 227382071200040 | 40 | 32 | 10 | NO | FKM | FKM | 1 |
| 227382071200050 | 50 | 40 | 10 | NO | FKM | FKM | 1 |
| 227382071200063 | 63 | 50 | 10 | NO | FKM | FKM | 1 |
Dichtung: PTFE/EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | Membranwerkstoff | VE |
|---|---|---|---|---|---|---|---|
| 227382072200020 | 20 | 15 | 10 | NO | FKM | PTFE/EPDM | 1 |
| 227382072200025 | 25 | 20 | 10 | NO | FKM | PTFE/EPDM | 1 |
| 227382072200032 | 32 | 25 | 10 | NO | FKM | PTFE/EPDM | 1 |
| 227382072200040 | 40 | 32 | 10 | NO | FKM | PTFE/EPDM | 1 |
| 227382072200050 | 50 | 40 | 10 | NO | FKM | PTFE/EPDM | 1 |
| 227382072200063 | 63 | 50 | 10 | NO | FKM | PTFE/EPDM | 1 |
