21.051.032 | BIFV-EPDM

Verschraubung, PVC-U, Klebemuffe / Gewindemuffe

  • Anschluss: Einlegeteil Klebemuffe / Einschraubteil Innengewinde (nur für Kunststoffgewinde geeignet)
  • O-Ring: EPDM
  • Dichtung FKM auf Anfrage
  • Überwurfmutter und Gewindeeinlegeteil mit zylindrischem Gewinde nach ISO 228
Zurück Datenblatt

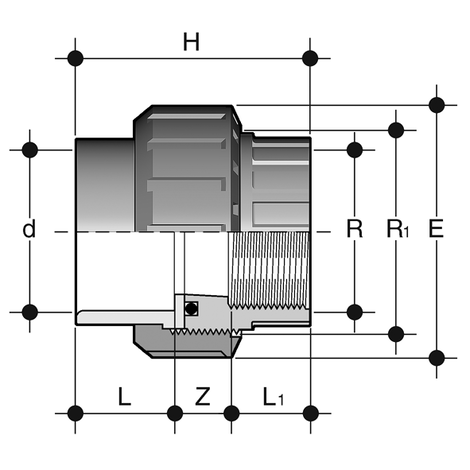

Artikel d R R1 PN E H L L1 Z Gewicht
kg
VE
72105132016 16 3/8" 3/4" 16 33 41 14 11,4 15,6 0,022 300
72105132020 20 1/2" 1" 16 41 45 16 15 14 0,035 180
72105132025 25 3/4" 1 1/4" 16 50 51 19 16,3 15,7 0,062 100
72105132032 32 1" 1 1/2" 16 58 57 22 19,1 15,9 0,085 60
72105132040 40 1 1/4" 2" 16 72 67 26 21,4 19,6 0,160 40
72105132050 50 1 1/2" 2 1/4" 16 79 72 31 21,4 19,6 0,180 90
72105132063 63 2" 2 3/4" 16 98 88 38 25,7 24 0,315 60
72105132075 75 2 1/2" 3 1/2" 10 123 108 44 30,2 34 0,643 28
72105132090 90 3" 4" 6 140 124 51 33,3 40 0,860 22
72105132110 110 4" 5" 6 165 138 61 39,3 38 1,240 12
