21.051.01/21.052.01 | BIV

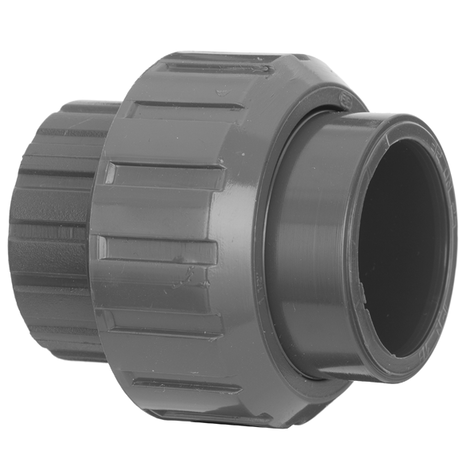

Verschraubung, PVC-U, Klebemuffe

  • Anschluss: Klebemuffe
  • O-Ring: EPDM oder FKM
  • Überwurfmutter mit zylindrischem Gewinde nach ISO 228
Zurück Datenblatt

EPDM BIV

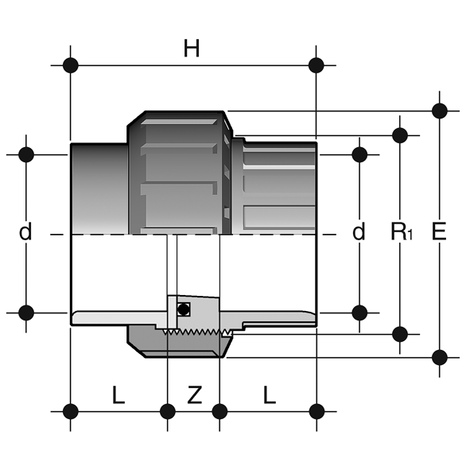

Artikel d R1 PN E H L Z Gewicht
kg
VE
72105101016 16 3/4" 16 33 41 14 13 0,020 300
72105101020 20 1" 16 41 45 16 13 0,035 180
72105101025 25 1 1/4" 16 50 51 19 13 0,060 100
72105101032 32 1 1/2" 16 58 57 22 13 0,085 70
72105101040 40 2" 16 72 67 26 15 0,150 40
72105101050 50 2 1/4" 16 79 79 31 17 0,175 90
72105101063 63 2 3/4" 16 98 98 38 22 0,320 45
72105101075 75 3 1/2" 10 123 110 44 22 0,610 28
72105101090 90 4" 10 135 125 51 23 0,770 22
72105101110 110 5" 10 165 140 61 23 1,300 12

FPM BIV

Artikel d R1 PN E H L Z Gewicht
kg
VE
72105201016 16 3/4" 16 33 41 14 13 0,020 300
72105201020 20 1" 16 41 45 16 13 0,035 180
72105201025 25 1 1/4" 16 50 51 19 13 0,060 100
72105201032 32 1 1/2" 16 58 57 22 13 0,085 70
72105201040 40 2" 16 72 67 26 15 0,150 40
72105201050 50 2 1/4" 16 79 79 31 17 0,175 90
72105201063 63 2 3/4" 16 98 98 38 22 0,320 45
72105201075 75 3 1/2" 10 123 110 44 22 0,610 28
72105201090 90 4" 10 135 125 51 23 0,770 22
72105201110 110 5" 10 165 140 61 23 1,300 12
