23.05X.01 | BIC

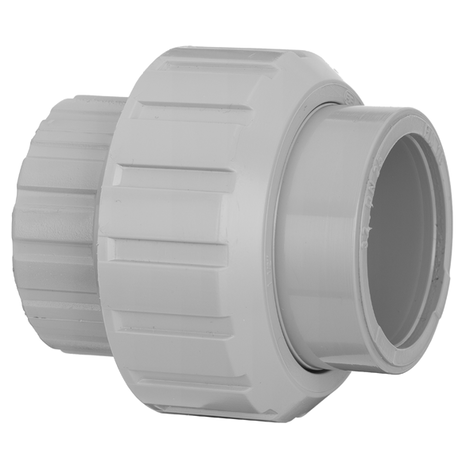

Verschraubung, PVC-C
- Anschluss: Klebemuffe
- O-Ring EPDM, auf Anfrage FKM
- Überwurfmutter mit zylindrischem Gewinde nach ISO228
EPDM 23.051.01

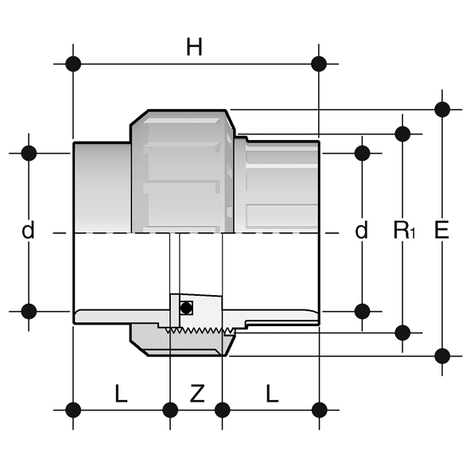

| Artikel | d | R1 | PN | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|
| 72305101016 | 16 | 3/4'' | 16 | 33 | 41 | 14 | 13 | 0,049 | 300 |
| 72305101020 | 20 | 1'' | 16 | 41 | 45 | 16 | 13 | 0,039 | 180 |
| 72305101025 | 25 | 1 1/4'' | 16 | 50 | 51 | 19 | 13 | 0,068 | 100 |
| 72305101032 | 32 | 1 1/2'' | 16 | 58 | 57 | 22 | 13 | 0,094 | 70 |
| 72305101040 | 40 | 2'' | 16 | 72 | 67 | 26 | 15 | 0,163 | 40 |
| 72305101050 | 50 | 2 1/4'' | 16 | 79 | 79 | 31 | 17 | 0,190 | 90 |
| 72305101063 | 63 | 2 3/4'' | 16 | 98 | 98 | 38 | 22 | 0,355 | 50 |
| 72305101075 | 75 | Tr 108x5 | 10 | 123 | 110 | 44 | 22 | 0,662 | 2 |
| 72305101090 | 90 | Tr 128x5 | 10 | 140 | 125 | 51 | 23 | 0,994 | 2 |
| 72305101110 | 110 | Tr 154x6 | 10 | 165 | 140 | 61 | 18 | 1,506 | 1 |
FKM 23.052.01
| Artikel | d | R1 | PN | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|
| 72305201016 | 16 | 3/4'' | 16 | 33 | 41 | 14 | 13 | 0,023 | 1 |
| 72305201020 | 20 | 1'' | 16 | 41 | 45 | 16 | 13 | 0,039 | 1 |
| 72305201025 | 25 | 1 1/4'' | 16 | 50 | 51 | 19 | 13 | 0,068 | 1 |
| 72305201032 | 32 | 1 1/2'' | 16 | 58 | 57 | 22 | 13 | 0,094 | 1 |
| 72305201040 | 40 | 2'' | 16 | 72 | 67 | 26 | 15 | 0,163 | 1 |
| 72305201050 | 50 | 2 1/4'' | 16 | 79 | 79 | 31 | 17 | 0,190 | 1 |
| 72305201063 | 63 | 2 3/4'' | 16 | 98 | 98 | 38 | 22 | 0,355 | 1 |
