21.568.EX | FKOV-RM-END

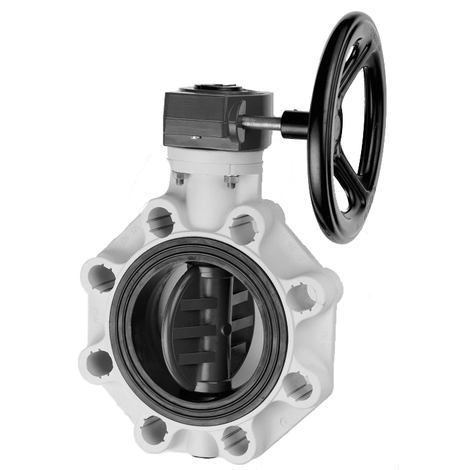

Universal-Industrie/Chemie-End-Absperrklappe FK, PVC-U, Handgetriebe

  • zentrisch gelagerte PVC-U Klappenscheibe
  • Klappenkörper aus PP-GFK
  • Dichtung: EPDM oder FKM
  • Führungswelle: Edelstahl
  • Handgetriebe mit 90° Drehbewegung
  • beim Einbau auf eine ausreichende Freigängigkeit der Klappenscheibe achten
  • Rückmelder auf Getriebe nicht möglich
  • auf Anfrage: NBR Dichtung
  • Anschluss nach ISO/DIN
  • für Anwendungen in PVC-U-Rohrsystemen in d = 125 mm sind
  • Absperrklappen DN 125, Losflansche in DN 125 (140 mm) und die Adapterbundbuchse QPV-FE-FK in DN 125 zu verwenden.
  • für Anwendungen in PVC-U-Rohrsystemen in d = 200 mm sind
  • Absperrklappen DN 200, Losflansche in DN 200 (225 mm) und die Adapterbundbuchse QPN-FE-FK in DN 200 zu verwenden.
  • Z = Zwischenbaumaß
Zurück Datenblatt

EPDM 21.568.E0

Artikel d DN PN B2 B5 B6 G product.detail.attribute.g1String g2 g3 H Z Gewicht
kg
VE
1215680E0075 75 65 10 80 174 146 48 135 39 125 165 46 2,800 1
1215680E0090 90 80 10 93 188 160 48 135 39 125 185 49 3,600 1
1215680E0110 110 100 10 107 202 174 48 135 39 125 211 56 3,950 1
1215680E0140 140 125 10 120 222 194 48 144 39 200 240 64 6,050 1
1215680E0160 160 150 10 134 235 207 48 144 39 200 268 70 6,800 1
1215680E0225 225 200 10 161 287 256 65 204 60 200 323 71 10,900 1

FPM 21.568.E1

Artikel d DN PN B2 B5 B6 G product.detail.attribute.g1String g2 g3 H Z Gewicht
kg
VE
1215680E1075 75 65 10 80 174 146 48 135 39 125 165 46 2,800 1
1215680E1090 90 80 10 93 188 160 48 135 39 125 185 49 3,600 1
1215680E1110 110 100 10 107 202 174 48 135 39 125 211 56 3,950 1
1215680E1140 140 125 10 120 222 194 48 144 39 200 240 64 6,050 1
1215680E1160 160 150 10 134 235 207 48 144 39 200 268 70 6,800 1
1215680E1225 225 200 10 161 287 256 65 204 65 200 323 71 10,900 1
