35.567.0X | FKOF-LM
Universal-Industrie/Chemie-Absperrklappe FK, PVDF, Handhebel
- zentrisch gelagerte PVDF Klappenscheibe
- Klappenkörper aus PP-GFK
- Dichtung: EPDM oder FKM
- Führungswelle: Edelstahl
- Handhebel rastbar, feststellbar und abschließbar
- auf Anfrage: Endlagenrückmelder, NBR Dichtung

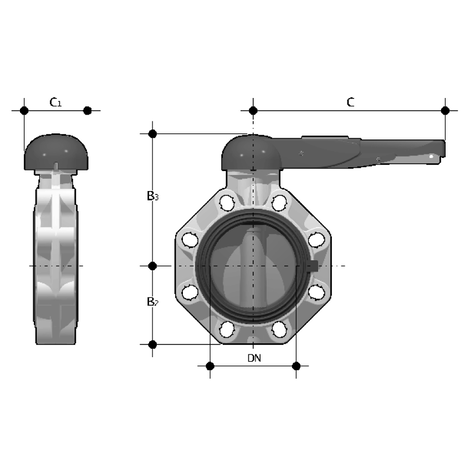

- Z = Zwischenbaumaß
- kundenspezifisch kennzeichenbar mit "Labelling System" (siehe Zubehör)
Hinweis:
Endversion auf Anfrage (FKOF-LM-END).
Dichtung: EPDM
| Artikel | d | DN | PN | A max | A min | B2 | B3 | C | C1 | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135567000050 | 50 | 40 | 16 | 109 | 99 | 60 | 137 | 175 | 100 | 33 | 1,000 | 6 |
| 135567000063 | 63 | 50 | 16 | 125,5 | 115 | 70 | 143 | 175 | 100 | 43 | 1,180 | 6 |
| 135567000075 | 75 | 65 | 10 | 144 | 128 | 80 | 164 | 175 | 110 | 46 | 1,570 | 6 |
| 135567000090 | 90 | 80 | 10 | 160 | 145 | 93 | 178 | 272 | 110 | 49 | 2,020 | 6 |
| 135567000110 | 110 | 100 | 10 | 190 | 165 | 107 | 192 | 272 | 110 | 56 | 2,220 | 5 |
| 135567000140 | 140 | 125 | 10 | 215 | 204 | 120 | 212 | 330 | 110 | 64 | 3,300 | 4 |
| 135567000160 | 160 | 150 | 10 | 242 | 230 | 134 | 225 | 330 | 110 | 70 | 4,100 | 4 |
| 135567000225 | 225 | 200 | 10 | 298 | 280 | 161 | 272 | 420 | 122 | 71 | 7,050 | 2 |
Dichtung: FKM
| Artikel | d | DN | PN | A max | A min | B2 | B3 | C | C1 | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 135567001050 | 50 | 40 | 16 | 109 | 99 | 60 | 137 | 175 | 100 | 33 | 1,000 | 6 |
| 135567001063 | 63 | 50 | 16 | 125,5 | 115 | 70 | 143 | 175 | 100 | 43 | 1,080 | 6 |
| 135567001075 | 75 | 65 | 10 | 144 | 128 | 80 | 164 | 175 | 110 | 46 | 1,470 | 6 |
| 135567001090 | 90 | 80 | 10 | 160 | 145 | 93 | 178 | 272 | 110 | 49 | 1,870 | 6 |
| 135567001110 | 110 | 100 | 10 | 190 | 165 | 107 | 192 | 272 | 110 | 56 | 2,220 | 5 |
| 135567001140 | 140 | 125 | 10 | 215 | 204 | 120 | 212 | 330 | 110 | 64 | 3,300 | 4 |
| 135567001160 | 160 | 150 | 10 | 242 | 230 | 134 | 225 | 330 | 110 | 70 | 4,100 | 4 |
| 135567001225 | 225 | 200 | 10 | 298 | 280 | 161 | 272 | 420 | 122 | 71 | 7,050 | 2 |
