22.567.0X | FKOA-LM

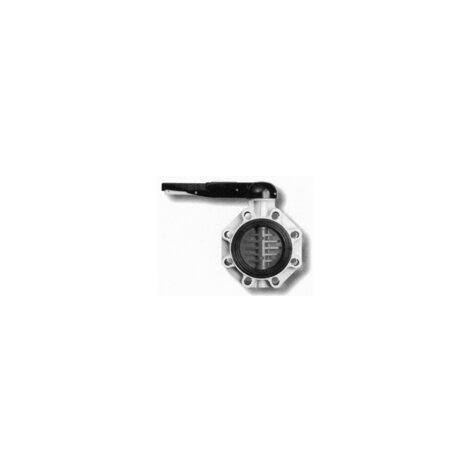

Universal-Industrie/Chemie-Absperrklappe FK, ABS, Handhebel
- zentrisch gelagerte ABS Klappenscheibe
- Klappenkörper aus PP-GFK
- Dichtung: EPDM oder FKM
- Führungswelle: Edelstahl
- Handhebel rastbar, feststellbar, abschließbar
- auf Anfrage: Endlagenrückmelder, NBR Dichtung
- beim Einbau auf eine ausreichende Freigängigkeit der Klappenscheibe achten
Dichtung: EPDM
| Artikel | d | DN | PN | B2 | B3 | C | C1 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 122567000050 | 50 | 40 | 16 | 60 | 137 | 175 | 100 | 33 | 0,900 | 6 |
| 122567000063 | 63 | 50 | 16 | 70 | 143 | 175 | 100 | 43 | 1,080 | 6 |
| 122567000075 | 75 | 65 | 10 | 80 | 164 | 175 | 110 | 46 | 1,800 | 6 |
| 122567000090 | 90 | 80 | 10 | 93 | 178 | 272 | 110 | 49 | 1,870 | 6 |
| 122567000110 | 110 | 100 | 10 | 107 | 192 | 272 | 110 | 56 | 2,100 | 5 |
| 122567000140 | 140 | 125 | 10 | 120 | 212 | 330 | 110 | 64 | 3,000 | 4 |
| 122567000160 | 160 | 150 | 10 | 134 | 225 | 330 | 110 | 70 | 3,850 | 4 |
| 122567000225 | 225 | 200 | 10 | 161 | 272 | 420 | 122 | 71 | 6,750 | 2 |
Dichtung: FKM
| Artikel | d | DN | PN | B2 | B3 | C | C1 | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 122567001050 | 50 | 40 | 16 | 60 | 137 | 175 | 100 | 33 | 0,900 | 6 |
| 122567001063 | 63 | 50 | 16 | 70 | 143 | 175 | 100 | 43 | 1,080 | 6 |
| 122567001075 | 75 | 65 | 10 | 80 | 164 | 175 | 110 | 46 | 1,470 | 6 |
| 122567001090 | 90 | 80 | 10 | 93 | 178 | 272 | 110 | 49 | 1,870 | 6 |
| 122567001110 | 110 | 100 | 10 | 107 | 192 | 272 | 110 | 56 | 2,100 | 5 |
| 122567001140 | 140 | 125 | 10 | 120 | 212 | 330 | 110 | 64 | 3,100 | 4 |
| 122567001160 | 160 | 150 | 10 | 134 | 225 | 330 | 110 | 70 | 3,850 | 4 |
| 122567001225 | 225 | 200 | 10 | 161 | 272 | 420 | 122 | 71 | 6,750 | 2 |
