27.568.0X | FKOM-RM

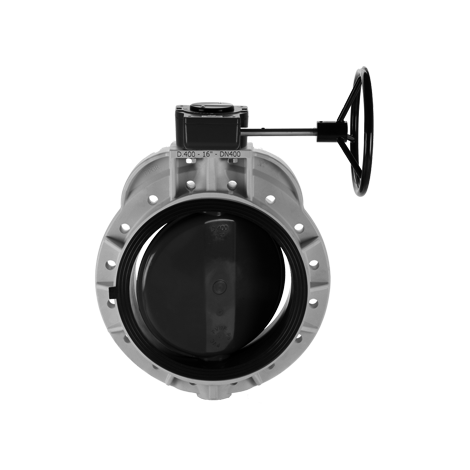

Universal-Industrie-Absperrklappe FK-BIG, PP, Handgetriebe
- zentrisch gelagerte PP-H Klappenscheibe
- Klappenkörper aus PP-GFK
- Dichtung: EPDM oder FKM
- Führungswelle: Edelstahl
- Handgetriebe mit 90°-Drehbewegung
- beim Einbau auf eine ausreichende Freigängigkeit der Klappenscheibe achten
- Anschluss nach DIN-ISO, ANSI auf Anfrage

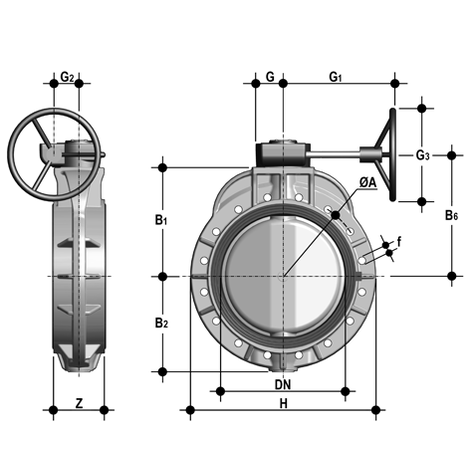

- Z = Zwischenbaumaß
EPDM 27.568.0L
| Artikel | d | DN | PN | B1 | B2 | B6 | f | G | g1 | g2 | g3 | H | Z | Ø A | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127568000355 | 355 | 350 | 7 | 330 | 280 | 390 | 22 | 88 | 361 | 80 | 300 | 530 | 129 | 460 | 31,450 | 1 |
| 127568000400 | 400 | 400 | 6 | 350 | 306 | 390 | 26 | 88 | 361 | 80 | 300 | 594 | 169 | 515 | 38,550 | 1 |
FKM 27.568.0L
| Artikel | d | DN | PN | B1 | B2 | B6 | f | G | g1 | g2 | g3 | H | Z | Ø A | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127568001355 | 355 | 350 | 7 | 330 | 280 | 390 | 22 | 88 | 361 | 80 | 300 | 530 | 129 | 460 | 31,725 | 1 |
| 127568001400 | 400 | 400 | 6 | 350 | 306 | 390 | 26 | 88 | 361 | 80 | 300 | 594 | 169 | 515 | 38,550 | 1 |
Downloads
3.8 MB,
PDF
Bedienungsanleitung
