22.020.01r | TRIA

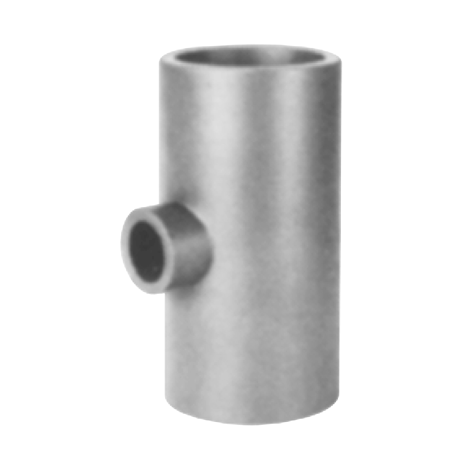

T-Stück 90°, ABS, reduziert

  • Anschluss: Klebemuffe
Zurück Datenblatt
T-Stück 90°, ABS, reduziert
T-Stück 90°, ABS, reduziert
T-Stück 90°, ABS, reduziert
T-Stück 90°, ABS, reduziert

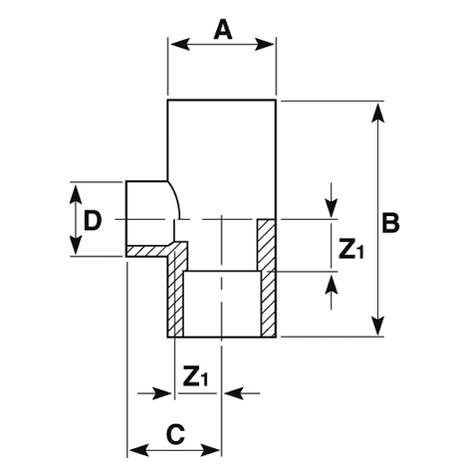

Artikel d d1 PN A B C D Z1 Gewicht [kg] VE
72202001025020 25 20 10 31 67 31 25 14 0,030 150
72202001032020 32 20 10 40 81 35 31 18 0,040 36
72202001032025 32 25 10 40 81 37 31 18 0,050 13
72202001040020 40 20 10 50 98 39 25 22 0,080 80
72202001040025 40 25 10 50 98 41 31 22 0,080 80
72202001050020 50 20 10 62 119 44 29 27 0,140 40
72202001050025 50 25 10 62 119 45 31 27 0,140 60
72202001050032 50 32 10 62 119 50 40 27 0,140 40
72202001063025 63 25 10 78 146 53 31 34 0,260 23
72202001063032 63 32 10 78 146 57 40 34 0,260 50
72202001075032 75 32 10 91 168 62 41 40 0,410 9
72202001075040 75 40 10 91 168 66 50 40 0,420 13
72202001075050 75 50 10 91 168 71 61 40 0,420 13
72202001075063 75 63 10 91 168 78 76 40 0,440 8
72202001090040 90 40 10 109 198 74 50 48 0,670 15
72202001090050 90 50 10 109 198 79 61 48 0,680 6
72202001090063 90 63 10 109 198 86 76 48 0,680 1
72202001110063 110 63 10 133 133 99 76 61 1,220 9
72202001110075 110 75 10 133 133 105 91 61 1,880 1

Downloads

PVC-U Herstellen von Klebeverbindungen
de get_app
844 KB, PDF
Montageanleitung
PVC-U Herstellen von Klebeverbindungen
