22.021.01 | TSIA

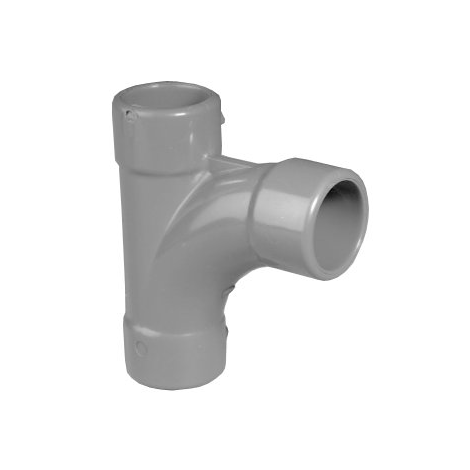

T-Stück 90°, ABS, Bogenabgang

  • Anschluss: Klebemuffe
Zurück Datenblatt
T-Stück 90°, ABS, Bogenabgang
T-Stück 90°, ABS, Bogenabgang
T-Stück 90°, ABS, Bogenabgang
T-Stück 90°, ABS, Bogenabgang

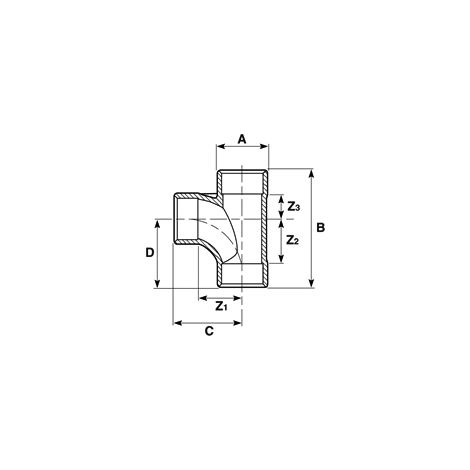

Artikel d PN A B C D Z1 Z2 Gewicht [kg] VE
72202101032 32 10 41 115 79 79 57 57 0,090 100
72202101050 50 10 62 160 105 105 74 74 0,510 7
72202101063 63 10 78 195 125 125 87 87 0,510 7
72202101075 75 10 92 210 125 125 81 81 0,630 2
72202101110 110 10 139 315 190 190 127 127 2,290 5

Downloads

PVC-U Herstellen von Klebeverbindungen
de get_app
844 KB, PDF
Montageanleitung
PVC-U Herstellen von Klebeverbindungen
