Rohrkupplung feuerfest
STRAUB-METAL-GRIP-FIRE-FENCE
Das Original STRAUB Feuerschutzsystem für Anwendungen, bei denen Feuerschutz gefordert ist.
Die STRAUB FIRE-FENCE ist die optimale Lösung für Feuerlöscheinrichtungen sowie für verschiedenste Systeme mit erhöhten Brandschutzanforderungen wie im Tiefbau (Tunnel), bei Werften für Hochsee-Schiffe mit verschiedenen Anforderungen und anderen Anwendungen.

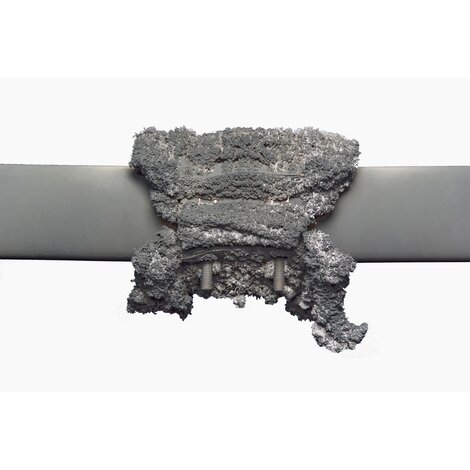

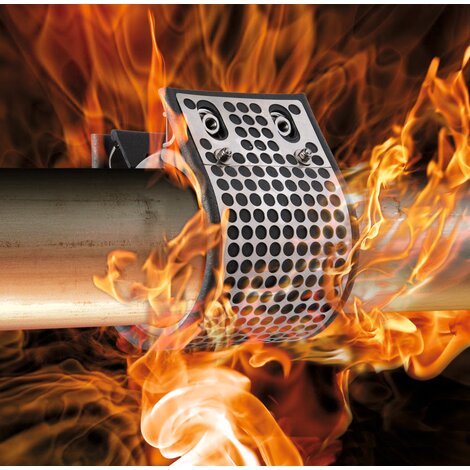

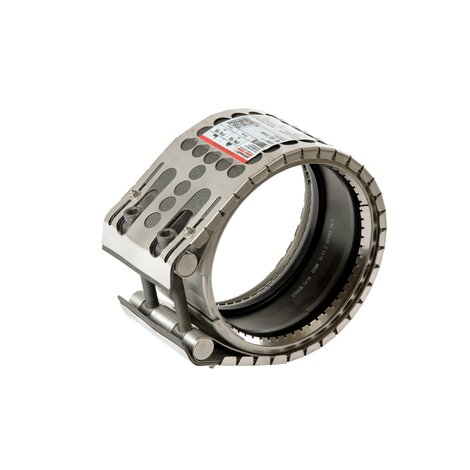

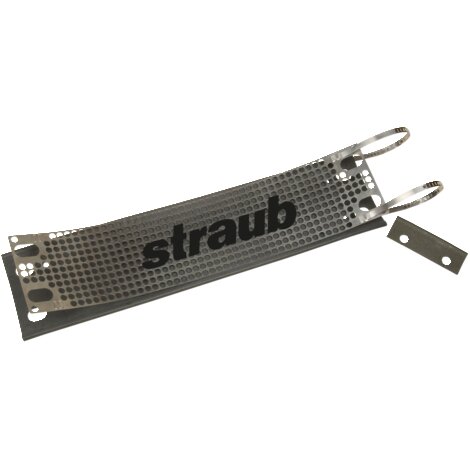

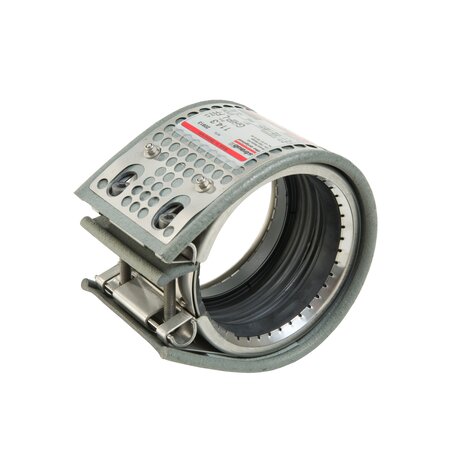

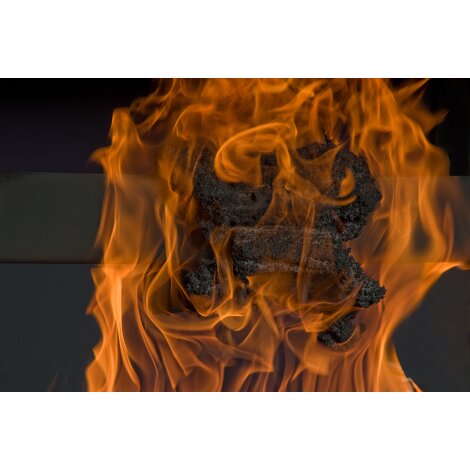

Das STRAUB-FIRE-FENCE System basiert auf den Standardtypen der STRAUB-GRIP und -FLEX Reihen. Zusätzlich wird aussen ein intumeszierender Kunststoff mit dem Gehäuse fest verbunden. Dieser quillt im Brandfall auf und umschliesst die Rohrkupplung schützend - und behält dabei die volle Funktionstüchtigkeit.

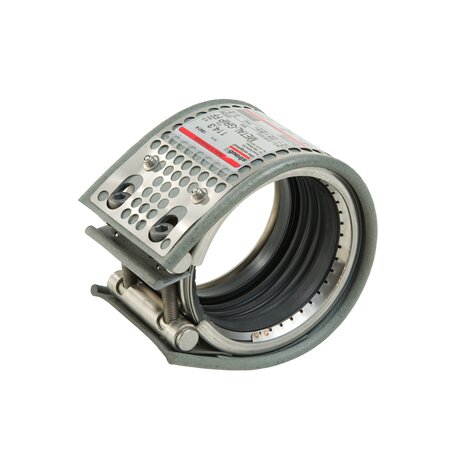

METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm
| Artikel | Name | product.detail.attribute.smallTitel | product.detail.attribute.generalInformation | product.detail.attribute.parts1Description | product.detail.attribute.parts1Table | product.detail.attribute.parts2Table | AD [mm] | B [mm] | C [mm] | DV [mm] | X [mm] | R ohne Bandeinlage [mm] | R mit Bandeinlage [mm] | Anzugsmoment [Nm] | SW [mm] | Gewinde Metrisch | PN Industrie [bar] | Spannbereich [mm] | PN Schiffbau [bar] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 30 | 46/67 | 18 | 57 | 61 | 5 | 5 | 10 | 6 | 8 | 67 | 29.5 - 30.5 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 33.7 | 46/67 | 18 | 62 | 68 | 5 | 5 | 10 | 6 | 8 | 62 | 33.2 - 34.2 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 38 | 71 | 19 | 68 | 78 | 5 | 5 - 10 | 15 | 6 | 8 | 58 | 37.5 - 38.5 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 42.4 | 71 | 20 | 72 | 81 | 5 | 5 - 10 | 15 | 6 | 8 | 53 | 41.9 - 42.9 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 44.5 | 71 | 20 | 74 | 85 | 5 | 5 - 10 | 15 | 6 | 8 | 48 | 44.0 - 45.0 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 48.3 | 71 | 20 | 78 | 88 | 5 | 5 - 10 | 15 | 6 | 8 | 44 | 47.8 - 48.8 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 54 | 87 | 38 | 84 | 94 | 5 | 5 - 15 | 15 | 6 | 8 | 39 | 53.5 - 54.5 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 57 | 87 | 32 | 87 | 97 | 5 - 10 | 5 - 25 | 15 | 6 | 8 | 37 | 56.4 - 57.6 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 60.3 | 87 | 32 | 92 | 100 | 5 - 10 | 5 - 25 | 15 | 6 | 8 | 37 | 59.7 - 60.9 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 63.5 | 87 | 32 | 94 | 103 | 5 - 10 | 5 - 25 | 15 | 6 | 8 | 37 | 62.9 - 64.1 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 76.1 | 110 | 39 | 110 | 122 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 56 | 75.3 - 76.9 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 84 | 110 | 39 | 122 | 128 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 45 | 83.2 - 84.8 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 88.9 | 110 | 39 | 127 | 128 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 41 | 88.0 - 89.8 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 104 | 110 | 39 | 143 | 156 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 37 | 103.0 - 105.0 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 108 | 110 | 39 | 143 | 156 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 35 | 106.9 - 109.1 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 114.3 | 110 | 39 | 149 | 162 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 34 | 113.2 - 115.4 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 129 | 124 | 43 | 170 | 187 | 5 - 15 | 5 - 25 | 60 | 10 | 12 | 33 | 127.7 - 130.3 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 133 | 125 | 43 | 170 | 187 | 5 - 15 | 5 - 25 | 60 | 10 | 12 | 33 | 131.7 - 134.3 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 139.7 | 125 | 43 | 178 | 196 | 5 - 15 | 5 - 25 | 60 | 10 | 12 | 32 | 138.3 - 141.1 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 154 | 125 | 51 | 196 | 215 | 5 - 15 | 5 - 25 | 60 | 10 | 12 | 32 | 152.5 - 155.5 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 159 | 125 | 43 | 197 | 215 | 5 - 15 | 5 - 25 | 60 | 10 | 12 | 31 | 157.4 - 160.6 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 168.3 | 125 | 43 | 210 | 225 | 5 - 15 | 5 - 25 | 60 | 10 | 12 | 29 | 166.6 - 170.0 | 16 |
| - | METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 219.1 | 166 | 60 | 269 | 293 | 5 - 15 | 5 - 35 | 100 | 14 | 16 | 26 | 216.9 - 221.3 | 16 |
Hinweise:
- Montageanleitung beachten
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
- Montageanleitung beachten
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm
| Artikel | Name | product.detail.attribute.smallTitel | product.detail.attribute.generalInformation | product.detail.attribute.parts1Description | product.detail.attribute.parts1Table | product.detail.attribute.parts2Table | AD [mm] | B [mm] | C [mm] | DV [mm] | X [mm] | R ohne Bandeinlage [mm] | R mit Bandeinlage [mm] | Anzugsmoment [Nm] | SW [mm] | Gewinde Metrisch | PN Industrie [bar] | Spannbereich [mm] | PN Schiffbau [bar] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 244.5 | 164 | 67 | 300 | 335 | 5 - 15 | 5 - 35 | 180 | 17 | 20 | 27 | 242.0 - 247.0 | 14 |
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 267 | 164 | 67 | 322 | 357 | 5 - 15 | 5 - 35 | 180 | 17 | 20 | 24 | 264.5 - 269.5 | 12 |
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 273 | 164 | 67 | 328 | 364 | 5 - 15 | 5 - 35 | 180 | 17 | 20 | 21 | 270.5 - 275.5 | 12 |
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 323.9 | 164 | 67 | 379 | 416 | 5 - 15 | 5 - 35 | 230 | 17 | 20 | 18 | 320.5 - 327.0 | 10 |
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 355.6 | 164 | 67 | 411 | 449 | 5 - 15 | 5 - 35 | 230 | 17 | 20 | 17 | 352.0 - 359.0 | 8 |
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 406.4 | 164 | 67 | 461 | 499 | 5 - 15 | 5 - 35 | 230 | 17 | 20 | 14 | 402.5 - 410.5 | 8 |
| - | METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm | Rohrkupplung feuerfest | Hinweise: - Montageanleitung beachten - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 457.2 | 164 | 67 | 512 | 551 | 5 - 15 | 5 - 35 | 250 | 17 | 20 | 8 | 452.5 - 462.0 | 6 |
Hinweise:
- Montageanleitung beachten
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
- Montageanleitung beachten
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbezogener Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage

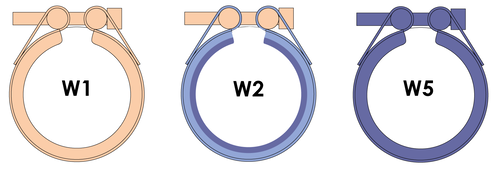

STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik.
METAL-GRIP-FIRE-FENCE ø 30.0 - 219.1 mm
| Bauteil | W1 | W2 | W5 |
|---|---|---|---|
| Gehäuse | - | 1.4404 | 1.4404 oder gleichwertig |
| Schrauben | - | 1.722 | A4 - 80 |
| Bolzen | - | 1.0737, verzinkt | 1.4404 oder gleichwertig |
| Verankerungsringe | - | 1.431 | 1.431 |
| Bandeinlage (Option) | - | 1.4404 oder gleichwertig / PVDF | 1.4404 oder gleichwertig / PVDF |
| Dichtmanschette | Temperatur | Medien |
|---|---|---|
| EPDM | -20 °C bis +100 °C | alle Wasserqualitäten, Abwässer, Luft, Feststoffe und Chemieprodukte |
| NBR | -20 °C bis +80 °C | Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe |
METAL-GRIP-FIRE-FENCE ø 244.5 - 457.2 mm
| Bauteil | W1 | W2 | W5 |
|---|---|---|---|
| Gehäuse | 1.0577, feuerverzinkt | - | - |
| Schrauben | 1.722 | - | - |
| Bolzen | 1.0737, verzinkt | - | - |
| Verankerungsringe | 1.431 | - | - |
| Bandeinlage (Option) | 1.4404 oder gleichwertig / PVDF | - | - |
| Dichtmanschette | Temperatur | Medien |
|---|---|---|
| EPDM | -20 °C bis +100 °C | alle Wasserqualitäten, Abwässer, Luft, Feststoffe und Chemieprodukte |
| NBR | -20 °C bis +80 °C | Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe |
