21.300.4X | VVOV

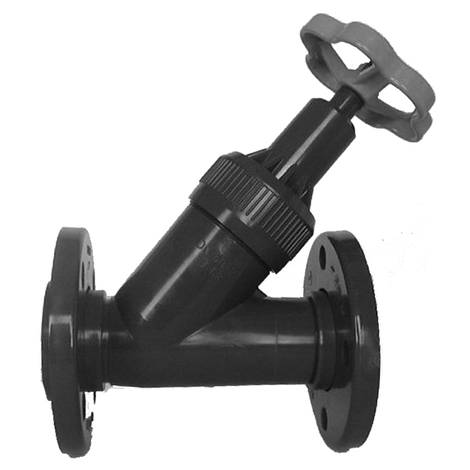

Schrägsitzabsperrventil, PVC-U, Losflansch
- Anschluss: Losflansch aus PVC-U, PN 10
- Manschetten aus PE, O-Ringe aus EPDM oder Manschetten aus PTFE, O-Ringe aus FKM
- Einbaulage beliebig
Dichtung: EPDM

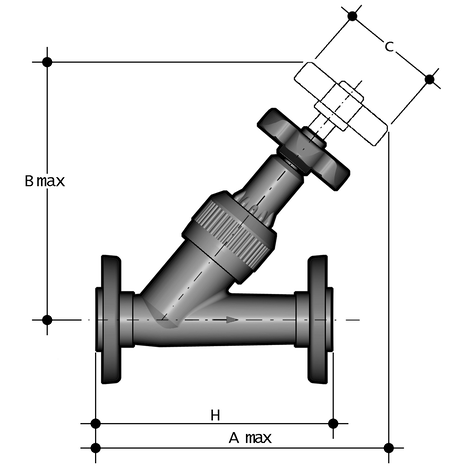

| Artikel | d | PN | A max | B max | C | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 121300040020 | 20 | 16 | 146 | 124 | 60 | 0,300 | 1 |
| 121300040025 | 25 | 16 | 166 | 146 | 60 | 0,460 | 1 |
| 121300040032 | 32 | 16 | 191 | 173 | 70 | 0,660 | 1 |
| 121300040040 | 40 | 10 | 219 | 195 | 85 | 1,030 | 1 |
| 121300040050 | 50 | 10 | 249 | 222 | 105 | 1,390 | 1 |
| 121300040063 | 63 | 10 | 302 | 269 | 130 | 2,160 | 1 |
Dichtung: FKM
| Artikel | d | PN | A max | B max | C | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 121300041020 | 20 | 16 | 146 | 124 | 60 | 0,300 | 1 |
| 121300041025 | 25 | 16 | 166 | 146 | 60 | 0,460 | 1 |
| 121300041032 | 32 | 16 | 191 | 173 | 70 | 0,660 | 1 |
| 121300041040 | 40 | 10 | 219 | 195 | 85 | 1,030 | 1 |
| 121300041050 | 50 | 10 | 249 | 222 | 105 | 1,390 | 1 |
| 121300041063 | 63 | 10 | 302 | 269 | 130 | 2,160 | 1 |
