21.305.4X | RVOV

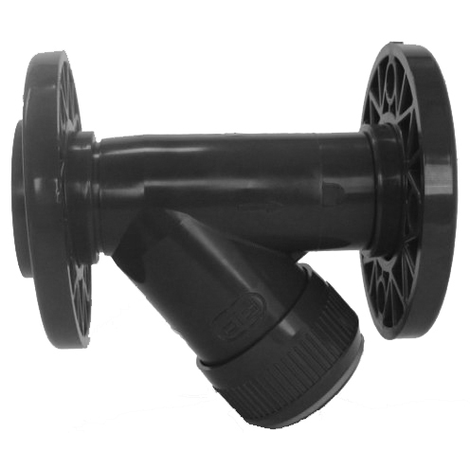

Schmutzfänger, PVC-U, Losflansch
- Dichtung: EPDM oder FKM
- Anschluss: Losflansch aus PVC-U
- eingebautes Filternetz mit Maschenabstand 1,5 mm, Verunreinigung ab 0,5 mm trennbar
- Einbau: waagrecht und senkrecht
- Durchflussrichtung: Siebteil nach unten gerichtet
- andere Maschenabstände auf Anfrage
- d 75 - 90 = Endstopfen am Abgang Außengewinde
- d 110 = Verschraubungsendstück am Abgang Innengewinde
Dichtung: EPDM

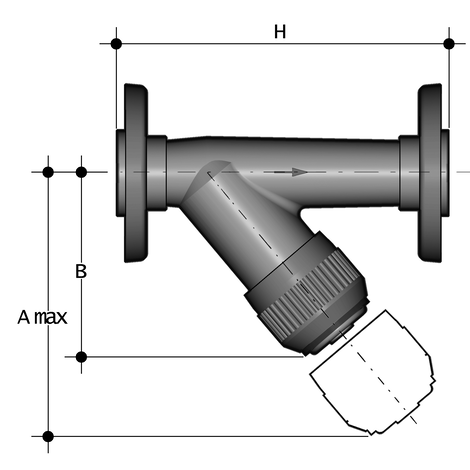

| Artikel | d | PN | A max | B | Gewicht [kg] | VE | |
|---|---|---|---|---|---|---|---|
| 121305040020 | 20 | 16 | 125 | 72 | 0,260 | 1 | |
| 121305040025 | 25 | 16 | 145 | 84 | 0,400 | 1 | |
| 121305040032 | 32 | 16 | 165 | 95 | 0,560 | 1 | |
| 121305040040 | 40 | 16 | 190 | 111 | 0,850 | 1 | |
| 121305040050 | 50 | 16 | 210 | 120 | 1,170 | 1 | |
| 121305040063 | 63 | 16 | 240 | 139 | 1,760 | 1 | |
| 1 | 121305040075 | 75 | 10 | 300 | 179 | 3,600 | 1 |
| 1 | 121305040090 | 90 | 6 | 325 | 192 | 4,710 | 1 |
| 2 | 121305040110 | 110 | 6 | 385 | 231 | 6,790 | 1 |
1 Endstopfen am Abgang Außengewinde
2 Verschraubungsendstück am Abgang Innengewinde
Dichtung: FKM
| Artikel | d | PN | A max | B | Gewicht [kg] | VE | |
|---|---|---|---|---|---|---|---|
| 121305041020 | 20 | 16 | 125 | 72 | 0,260 | 1 | |
| 121305041025 | 25 | 16 | 145 | 84 | 0,400 | 1 | |
| 121305041032 | 32 | 16 | 165 | 95 | 0,560 | 1 | |
| 121305041040 | 40 | 16 | 190 | 111 | 0,850 | 1 | |
| 121305041050 | 50 | 16 | 210 | 120 | 1,170 | 1 | |
| 121305041063 | 63 | 16 | 240 | 139 | 1,760 | 1 | |
| 1 | 121305041075 | 75 | 10 | 300 | 179 | 3,600 | 1 |
| 1 | 121305041090 | 90 | 6 | 325 | 192 | 4,710 | 1 |
| 2 | 121305041110 | 110 | 6 | 385 | 231 | 4,790 | 1 |
1 Endstopfen am Abgang Außengewinde
2 Verschraubungsendstück am Abgang Innengewinde
