21.091.03 | RIV

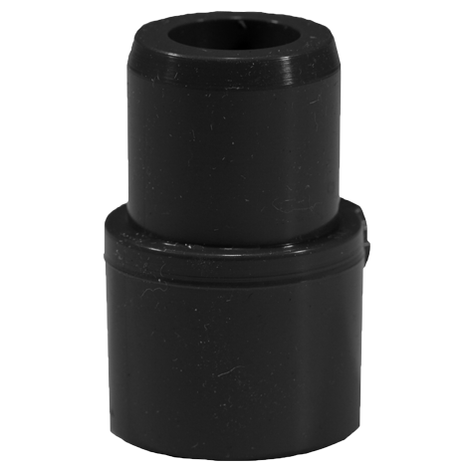

Reduktion, PVC-U, zentrisch, lang
- Anschluss: Klebemuffe/Klebestutzen
- andere Abmessungen auf Anfrage
Artikel | Fig. | d | d1 | d2 | PN | E | L | L1 | L2 | Z | Gewicht kg |
VE |
---|---|---|---|---|---|---|---|---|---|---|---|---|
72109103016012 | A | 16 | 12 | - | 16 | 19 | 14 | 12 | - | 18 | 0,007 | 800 |
72109103020016 | A | 20 | 16 | - | 16 | 22 | 16 | 14 | - | 21 | 0,008 | 500 |
72109103025016 | B | 25 | 16 | 20 | 16 | 22 | 19 | 14 | 16 | 24,5 | 0,010 | 400 |
72109103025020 | B | 25 | 20 | 20 | 16 | 26 | 19 | 16 | 16 | 24,5 | 0,012 | 340 |
72109103032016 | B | 32 | 16 | 25 | 16 | 22 | 22 | 14 | 19 | 30 | 0,016 | 280 |
72109103032020 | B | 32 | 20 | 25 | 16 | 27 | 22 | 16 | 19 | 30 | 0,018 | 240 |
72109103032025 | B | 32 | 25 | 25 | 16 | 32 | 22 | 19 | 19 | 30 | 0,023 | 200 |
72109103040020 | B | 40 | 20 | 32 | 16 | 27 | 26 | 16 | 22 | 36 | 0,027 | 120 |
72109103040025 | B | 40 | 25 | 32 | 16 | 32 | 26 | 19 | 22 | 36 | 0,032 | 120 |
72109103040032 | B | 40 | 32 | 32 | 16 | 41 | 26 | 22 | 22 | 36 | 0,039 | 120 |
72109103050020 | B | 50 | 20 | 40 | 16 | 27 | 31 | 16 | 26 | 44 | 0,044 | 80 |
72109103050025 | B | 50 | 25 | 40 | 16 | 32 | 31 | 19 | 26 | 44 | 0,048 | 80 |
72109103050032 | B | 50 | 32 | 40 | 16 | 40 | 31 | 22 | 26 | 44 | 0,055 | 80 |
72109103050040 | B | 50 | 40 | 40 | 16 | 48 | 31 | 26 | 26 | 44 | 0,064 | 60 |
72109103063025 | B | 63 | 25 | 50 | 16 | 32 | 38 | 19 | 31 | 54 | 0,093 | 40 |
72109103063032 | B | 63 | 32 | 50 | 16 | 40 | 38 | 22 | 31 | 54 | 0,094 | 40 |
72109103063040 | B | 63 | 40 | 50 | 16 | 49 | 38 | 26 | 31 | 54 | 0,102 | 40 |
72109103063050 | B | 63 | 50 | 50 | 16 | 60 | 38 | 31 | 31 | 54 | 0,124 | 35 |
72109103075050 | B | 75 | 50 | 63 | 16 | 61 | 44 | 31 | 38 | 62 | 0,140 | 24 |
72109103075063 | B | 75 | 63 | 63 | 16 | 76 | 44 | 38 | 38 | 62 | 0,196 | 24 |
72109103090040 | B | 90 | 40 | 75 | 16 | 50 | 51 | 26 | 44 | 74 | 0,218 | 24 |
72109103090050 | B | 90 | 50 | 75 | 16 | 63 | 51 | 31 | 44 | 74 | 0,235 | 16 |
72109103090063 | B | 90 | 63 | 75 | 16 | 75 | 51 | 38 | 44 | 74 | 0,270 | 24 |
72109103090075 | B | 90 | 75 | 75 | 16 | 90 | 51 | 44 | 44 | 74 | 0,327 | 12 |
72109103110050 | B | 110 | 50 | 90 | 16 | 61 | 61 | 31 | 51 | 88 | 0,363 | 15 |
72109103110063 | B | 110 | 63 | 90 | 16 | 76 | 61 | 38 | 51 | 88 | 0,433 | 12 |
72109103110075 | B | 110 | 75 | 90 | 16 | 89 | 61 | 44 | 51 | 88 | 0,496 | 12 |
72109103110090 | B | 110 | 90 | 90 | 16 | 104 | 61 | 51 | 51 | 88 | 0,546 | 10 |
72109103160110 | A | 160 | 110 | - | 16 | 137 | 86 | 51 | - | 125 | 1,374 | 12 |
72109103200160 | A | 200 | 160 | - | 10 | 182 | 106 | 86 | - | 156 | 2,596 | 8 |
