PEA 14

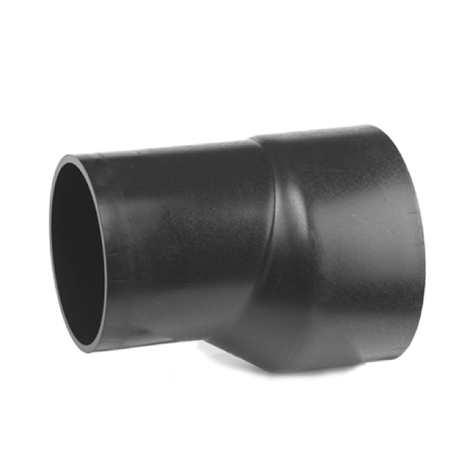

Reduktion, PE-Abfluss, lang, exzentrisch
- formgespritzt
- alle Artikel sind mit akafusion Heizwendelschweißmuffen schweißbar

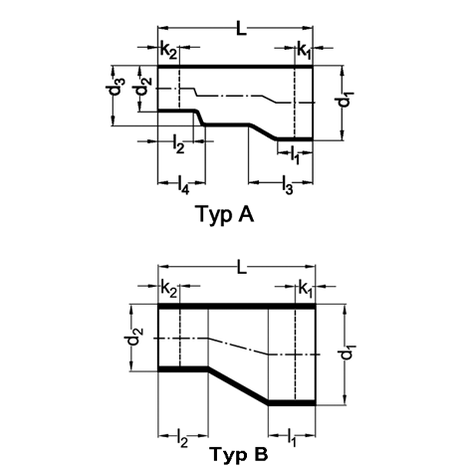

- d 200/110, d 200/125, d 315/200 = geschweißte Ausführung gemäß Typ A
- Material: PE 80
| Artikel | d1 | d2 | d3 | L | l1 | l2 | l3 | l4 | Typ | Gewicht [kg] | VE | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 142011 | 200 | 110 | 160 | 335 | 95 | 36 | 165 | 55 | B | 1,110 | 5 |
| 1 | 142012 | 200 | 125 | 160 | 335 | 95 | 36 | 165 | 55 | A | 1,130 | 5 |
| 142016 | 200 | 160 | - | 260 | 95 | 95 | - | - | B | 0,890 | 5 | |
| 142520 | 250 | 200 | - | 290 | 105 | 95 | - | - | B | 0,820 | 5 | |
| 1 | 143120 | 315 | 200 | 250 | 580 | 115 | 95 | 235 | 190 | A | 3,300 | 18 |
| 143125 | 315 | 250 | - | 340 | 115 | 105 | - | - | B | 2,650 | 24 |
1 geschweißte Ausführung gemäß Typ A
