DR 15

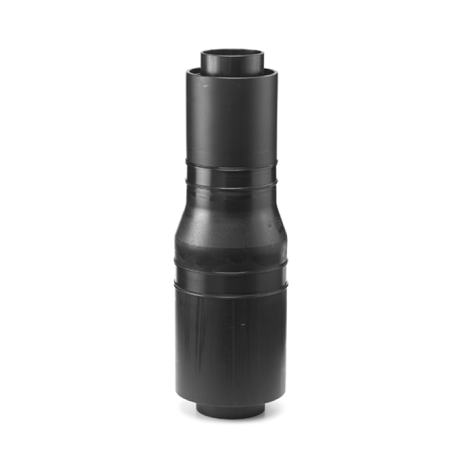

Reduktion konzentrisch, Doppelrohr, PE-Abfluss

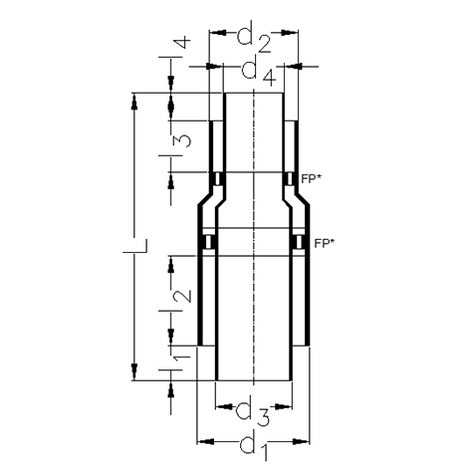

- FP = Festpunkt
- Maße sind teilweise rechnerisch ermittelt und Schweißverluste nicht berücksichtigt, daher ggf. geringe Maßabweichungen zu den in den Tabellen angegebenen Werten.
- alle Teile sind nur mit der Standardverbindungstechnik schweißbar (siehe Kapitel "Akatherm Standard-Verbindungstechniken").
- Verbindung mit einer Heizwendelschweißmuffe (innen), Distanzring und zwei Heizwendelschweißmuffen (außen) muss unbedingt bei der Bestellung angegeben (Maßänderung) werden.
| Artikel | d1 | d2 | d3 | d4 | L | l1 | l2 | l3 | l4 | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 152016-1211 | 200 | 160 | 125 | 110 | 1030 | 55 | 345 | 330 | 50 | 1 |
| 152516-1611 | 250 | 160 | 160 | 110 | 1079 | 55 | 350 | 330 | 50 | 1 |
| 152520-1612 | 250 | 200 | 160 | 125 | 1107 | 55 | 350 | 345 | 55 | 1 |
| 153116-2011 | 315 | 160 | 200 | 110 | 1194 | 90 | 420 | 330 | 50 | 1 |
| 153120-2012 | 315 | 200 | 200 | 125 | 1280 | 90 | 420 | 345 | 55 | 1 |
| 153125-2016 | 315 | 250 | 200 | 160 | 1134 | 90 | 420 | 350 | 55 | 1 |
