70.01.200 | ZIKM
PP-Rohrklemme mit Spannbügel, Typ GOEMA
- geeignet für Wandmontage
- B = Bohrungsdurchmesser für Befestigungsschraube
- Farbe RAL 7037
- bis d 90 mm mit einer Befestigung, ab d 110 mm mit 3 Befestigungen
- bei Außenmontage Einschränkungen wegen UV-Strahlenbelastung
Hinweis:
Distanzplatten und Distanzhalter sind auf Anfrage erhältlich.

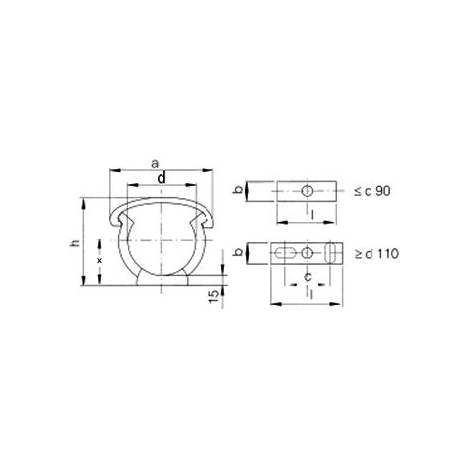

| Artikel | d | a | B | b | C | h | l | x | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 700001200 | 16 | 26 | 5 | 18 | - | 33 | 16 | 23 | 0,010 | 800 |
| 700101200 | 20 | 33 | 5 | 14 | - | 38 | 20 | 25 | 0,010 | 600 |
| 700201200 | 25 | 41 | 5 | 14 | - | 44 | 25 | 27,5 | 0,010 | 160 |
| 700301200 | 32 | 49 | 5 | 15 | - | 51 | 32 | 31 | 0,010 | 240 |
| 700401200 | 40 | 58 | 5 | 16 | - | 60 | 40 | 35 | 0,020 | 160 |
| 700501200 | 50 | 68 | 5 | 17 | - | 71 | 60 | 40 | 0,020 | 100 |
| 700601200 | 63 | 83 | 5 | 18 | - | 34 | 63 | 46,5 | 0,030 | 80 |
| 700701200 | 75 | 96 | 5 | 19 | - | 97 | 75 | 52,5 | 0,040 | 80 |
| 700901200 | 90 | 113 | 5 | 20 | - | 113 | 90 | 60 | 0,050 | 40 |
| 701101200 | 110 | 139 | 5 | 23 | 40 | 134 | 125 | 70 | 0,080 | 30 |
| 701201200 | 125 | 158 | 5 | 25 | 60 | 151 | 140 | 77,5 | 0,100 | 20 |
| 701401200 | 140 | 177 | 5 | 27 | 70 | 167 | 155 | 85 | 0,140 | 20 |
| 701601200 | 160 | 210 | 5 | 30 | 90 | 190 | 180 | 95 | 0,200 | 10 |
| 701801200 | 180 | 237 | 5 | 33 | 100 | 211 | 200 | 105 | 0,270 | 10 |
