21.567.0X | FKOV-LM

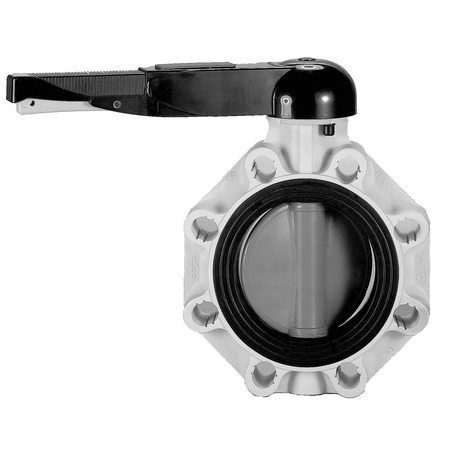

Universal-Industrie/Chemie-Absperrklappe FK, PVC-U, Handhebel

  • zentrisch gelagerte PVC-U Klappenscheibe
  • Klappenkörper aus PP-GFK
  • Führungswelle: Edelstahl
  • Handhebel rastbar, feststellbar und abschließbar
  • für Anwendungen in PVC-U-Rohrsystemen in d = 125 mm sind Absperrklappen DN 125, Losflansche in DN 125 (140 mm) und die Adapterbundbuchse QPV-FE-FK in DN 125 zu verwenden.
  • für Anwendungen in PVC-U-Rohrsystemen in d = 200 mm sind Absperrklappen DN 200, Losflansche in DN 200 (225 mm) und die Adapterbundbuchse QPN-FE-FK in DN 200 zu verwenden.
  • Z = Zwischenbaumaß

Hinweis:

Endversion auf Anfrage (FKOV-LM-END).

Zurück Datenblatt

EPDM 21.567.00

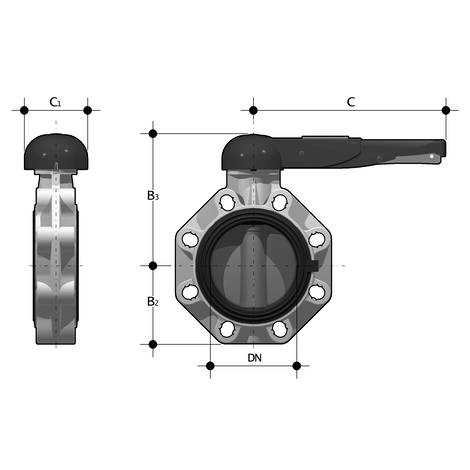

Artikel d DN PN B2 B3 C C1 Z Gewicht
kg
VE
121567000050 50 40 16 60 137 175 100 33 0,900 6
121567000063 63 50 16 70 143 175 100 43 1,080 6
121567000075 75 65 10 80 164 175 110 46 1,470 6
121567000090 90 80 10 93 178 272 110 49 1,870 6
121567000110 110 100 10 107 192 272 110 56 2,200 5
121567000140 140 125 10 120 212 330 110 64 3,100 4
121567000160 160 150 10 134 225 330 110 70 3,850 4
121567000225 225 200 10 161 272 420 122 71 6,750 2

FPM 21.567.01

Artikel d DN PN B2 B3 C C1 Z Gewicht
kg
VE
121567001050 50 40 16 60 137 175 100 33 0,900 6
121567001063 63 50 16 70 143 175 100 43 1,080 6
121567001075
