21.305.0X | RVDV

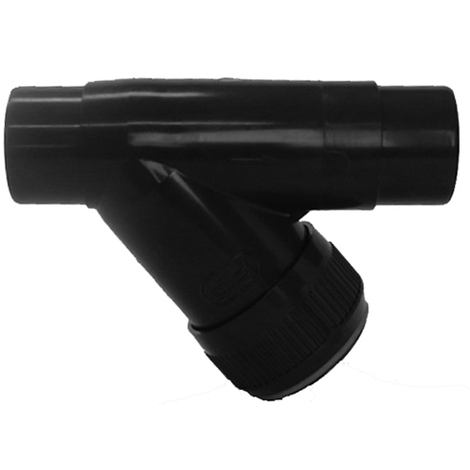

Schmutzfänger, PVC-U, Klebestutzen
- Anschluss: Klebestutzen
- eingebautes Filternetz mit Maschenabstand 1,5 mm, Verunreinigung ab 0,5 mm trennbar
- Einbau: waagrecht und senkrecht
- Durchflussrichtung: Siebteil nach unten gerichtet
- andere Maschenabstände siehe Zubehör Handarmaturen / Filternetze für Schmutzfänger
Hinweis:
Weitere Anschlussarten: Klebemuffe (RVIV, d 75 - d 110), Gewindemuffe (RVFV, d 75 - d 110).
Dichtung: EPDM

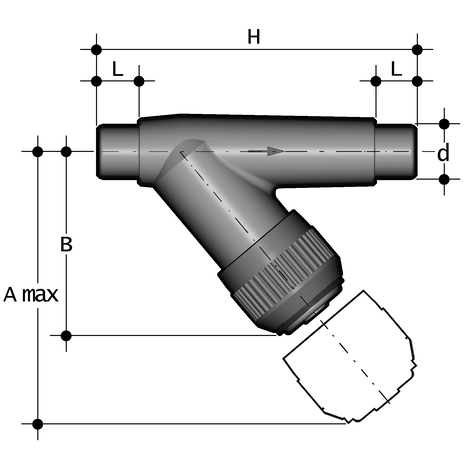

| Artikel | d | PN | A max | B | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 121305000016 | 16 | 16 | 125 | 72 | 14 | 0,120 | 20 |
| 121305000020 | 20 | 16 | 125 | 72 | 16 | 0,120 | 20 |
| 121305000025 | 25 | 16 | 145 | 84 | 19 | 0,200 | 20 |
| 121305000032 | 32 | 16 | 165 | 95 | 22 | 0,290 | 20 |
| 121305000040 | 40 | 16 | 190 | 111 | 26 | 0,400 | 12 |
| 121305000050 | 50 | 16 | 210 | 120 | 31 | 0,600 | 6 |
| 121305000063 | 63 | 16 | 240 | 139 | 38 | 0,950 | 6 |
Dichtung: FKM
| Artikel | d | PN | A max | B | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 121305001016 | 16 | 16 | 125 | 72 | 14 | 0,110 | 20 |
| 121305001020 | 20 | 16 | 125 | 72 | 16 | 0,120 | 20 |
| 121305001025 | 25 | 16 | 145 | 84 | 19 | 0,190 | 10 |
| 121305001032 | 32 | 16 | 165 | 95 | 22 | 0,290 | 20 |
| 121305001040 | 40 | 16 | 190 | 111 | 26 | 0,400 | 12 |
| 121305001050 | 50 | 16 | 210 | 120 | 31 | 0,600 | 6 |
| 121305001063 | 63 | 16 | 240 | 139 | 38 | 0,950 | 6 |
