27.303.3X | VRUBEM

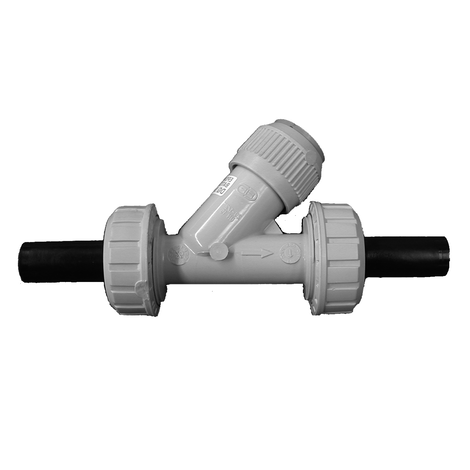

Rückschlagventil, PP, Verschraubung mit PE100-LS-Stutzen
- Anschluss: PE100-LS-Stutzen SDR 11 zum Stumpf- und Heizwendelmuffenschweißen
- Dichtung: EPDM oder FKM
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
Dichtung: EPDM
| Artikel | d | PN | A max | B | E | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 127303030020 | 20 | 10 | 125 | 71 | 55 | 108,5 | 0,400 | 1 |
| 127303030025 | 25 | 10 | 145 | 83 | 65 | 125 | 0,230 | 1 |
| 127303030032 | 32 | 10 | 165 | 94 | 74 | 142,5 | 0,400 | 1 |
| 127303030040 | 40 | 10 | 190 | 109 | 86 | 164 | 0,680 | 1 |
| 127303030050 | 50 | 10 | 210 | 119 | 99 | 196,5 | 0,960 | 1 |
| 127303030063 | 63 | 10 | 240 | 142,5 | 120 | 239 | 1,560 | 1 |
Dichtung: FKM
| Artikel | d | PN | A max | B | E | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 127303031020 | 20 | 10 | 125 | 71 | 55 | 108,5 | 0,170 | 1 |
| 127303031025 | 25 | 10 | 145 | 83 | 65 | 125 | 0,230 | 1 |
| 127303031032 | 32 | 10 | 165 | 94 | 74 | 142,5 | 0,380 | 1 |
| 127303031040 | 40 | 10 | 190 | 109 | 86 | 164 | 0,650 | 1 |
| 127303031050 | 50 | 10 | 210 | 119 | 99 | 196,5 | 0,920 | 1 |
| 127303031063 | 63 | 10 | 240 | 142,5 | 120 | 239 | 1,560 | 1 |
Downloads
338.6 KB,
PDF
get_app
Bedienungsanleitung
