35.262.01 | SRIF-FKM

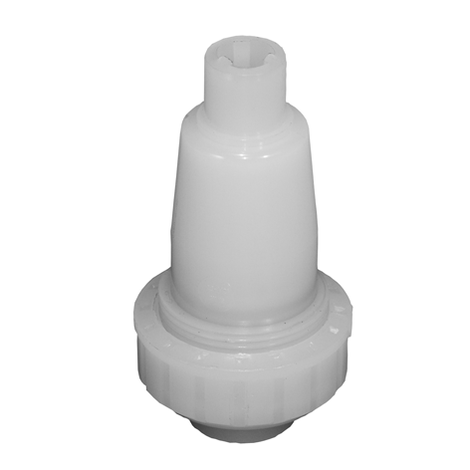

Kugelrückschlagventil, PVDF, Schweißstutzen, FKM
- Anschluss: Schweißstutzen und Schweißmuffe
- Dichtung: FKM
- Kugel aus PVDF
- Durchfluss nur in einer Richtung möglich
- Einbau in waagrechte und senkrechte Leitungen möglich
- Verwendung nur für Flüssigkeiten mit einem spezifischen Gewicht von 1,78 g/cm³
- Mindestdruck für tropfdichten Abschluss von 0,2 bar bei waagrechter Stellung
- Verflanschung mit neuem Festflansch möglich: auf der Stutzenseite durch Einschweißen einer Flanschmuffe, auf der Schraubseite durch Aufschrauben des Festflansches des VKD

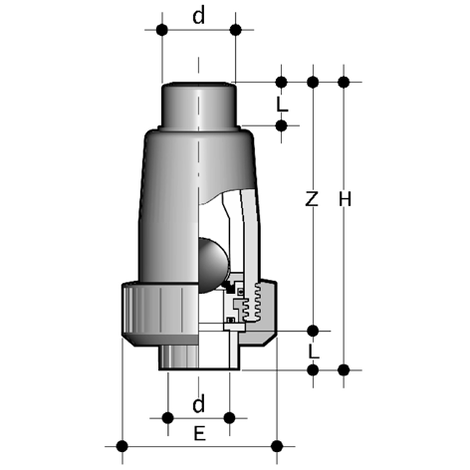

| Artikel | d | DN | PN | E | H | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|
| 135262001020 | 20 | 15 | 16 | 54 | 104 | 16 | 88 | 0,150 | 16 |
| 135262001025 | 25 | 20 | 16 | 65 | 125 | 19 | 106 | 0,260 | 16 |
| 135262001032 | 32 | 25 | 16 | 74 | 148 | 22 | 126 | 0,390 | 6 |
| 135262001040 | 40 | 32 | 16 | 86 | 171 | 26 | 145 | 0,600 | 3 |
| 135262001050 | 50 | 40 | 16 | 98 | 189 | 31 | 158 | 0,820 | 3 |
| 135262001063 | 63 | 50 | 16 | 119 | 222 | 38 | 184 | 1,400 | 3 |
