21.060.06 | Q-BFV

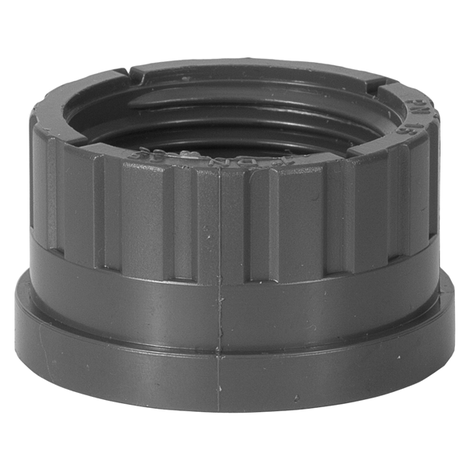

Einlegeteil, PVC-U, Innengewinde
- zylindrisches Gewinde nach ISO 228

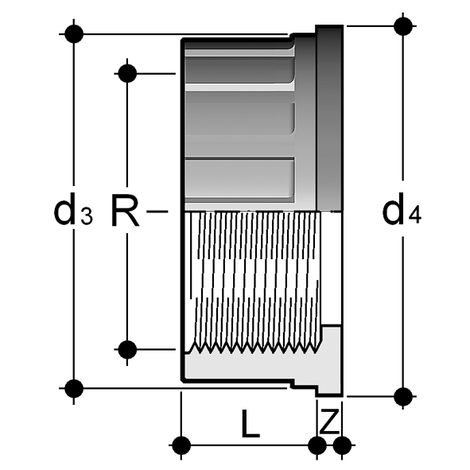

| Artikel | R | PN | d3 | d4 | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 72106006016 | 3/8" | 16 | 22 | 24 | 11,4 | 4,5 | 0,010 | 1 |
| 72106006020 | 1/2" | 16 | 27,5 | 30,1 | 15 | 5 | 0,010 | 1 |
| 72106006025 | 3/4" | 16 | 36 | 38,8 | 16,3 | 5 | 0,020 | 1 |
| 72106006032 | 1" | 16 | 41,5 | 44,7 | 19,1 | 5,5 | 0,030 | 1 |
| 72106006040 | 1 1/4" | 16 | 53 | 56,5 | 21,4 | 5,5 | 0,040 | 1 |
| 72106006050 | 1 1/2" | 16 | 59 | 62,6 | 21,4 | 5,5 | 0,050 | 1 |
| 72106006063 | 2" | 16 | 74 | 78,4 | 25,7 | 5,5 | 0,080 | 1 |
