21.403.5X | SVUIV

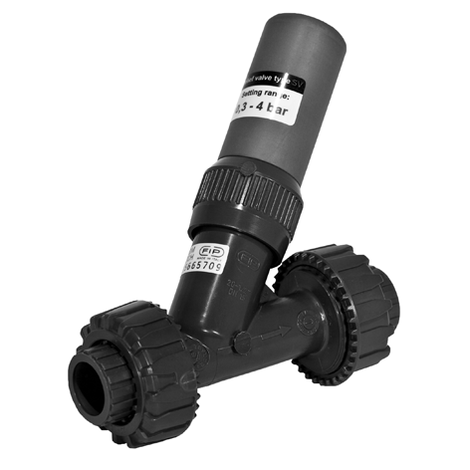

Druckhalteventil, PVC-U, Klebemuffe
- Anschluss: Klebemuffe
- Einstellbereich: 0,3 - 4,0 bar
- Einbau ist lageunabhängig. Um störenden Schmutzeintrag zu vermeiden, wird der Einbau eines feinsiebigen Schmutzfängers empfohlen.
- dürfen nicht bei abrasiven und auskristallisierenden Medien eingesetzt werden.
- Druckfeder aus legiertem Qualitätsstahl
Hinweis:
Weitere Anschlussarten: Gewindemuffe (SVUFV), PE-LS-Stutzen (SVUBEV).
Dichtung: EPDM

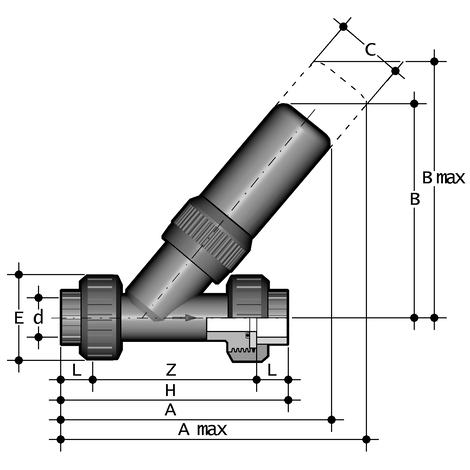

Artikel | d | PN | A | A max | B | B max | C | E | H | L | Z | Gewicht kg |
VE |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
121403050020 | 20 | 16 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 16 | 103 | 0,300 | 6 |
121403050025 | 25 | 16 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 19 | 120 | 0,490 | 6 |
121403050032 | 32 | 16 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 22 | 132 | 0,860 | 3 |
Dichtung: FKM
Artikel | d | PN | A | A max | B | B max | C | E | H | L | Z | Gewicht kg |
VE |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
121403051020 | 20 | 16 | 153 | 193 | 118 | 170 | 34 | 55 | 135 | 16 | 103 | 0,300 | 6 |
121403051025 | 25 | 16 | 191 | 271 | 150 | 220 | 40 | 66 | 158 | 19 | 120 | 0,490 | 6 |
121403051032 | 32 | 16 | 226 | 296 | 175 | 230 | 48 | 75 | 176 | 22 | 132 | 0,860 | 3 |
