21.080.01 | QPV

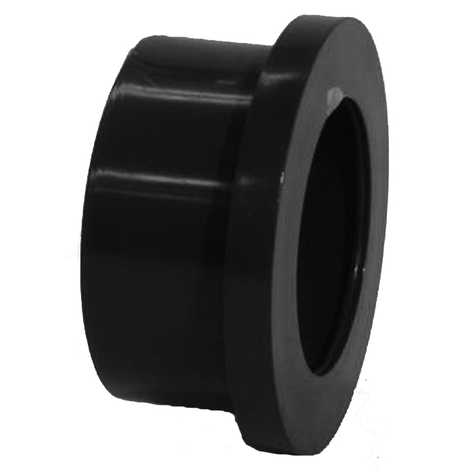

Bundbuchse, PVC-U, flach

Zurück Datenblatt

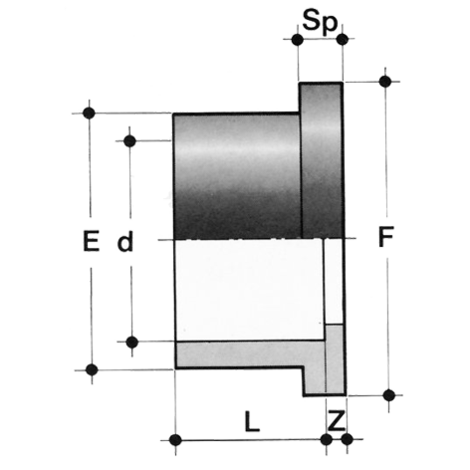

	Artikel	d	PN	E	F	L	Z	Sp	Gewicht kg	VE
	72108001020	20	16	27	34	16	3,5	7	0,010	500
	72108001025	25	16	33	41	19	3	7	0,016	340
	72108001032	32	16	41	50	22	3	7	0,025	200
	72108001040	40	16	50	61	26	3	8	0,040	110
	72108001050	50	16	61	73	31	3	8	0,062	80
	72108001063	63	16	76	90	38	3	9	0,105	40
	72108001075	75	16	90	105	44	3	10	0,160	20
	72108001090	90	16	108	125	51	5	10	0,275	48
	72108001110	110	16	131	150	61	5	12	0,445	32
¹	72108001125	125	16	147	168	69	5	13	0,750	7
	72108001140	140	16	165	188	76	5	14	0,790	8
	72108001160	160	16	188	212	86	4,5	16	1,140	10
²	72108001200	200	16	230	254	106	5,5	18	1,840	6

¹ ODV PVC-U Flansch 140 mm zu verwenden

² ODV PVC-U Losflansch 225 mm zu verwenden
