21.070.10 | FCV

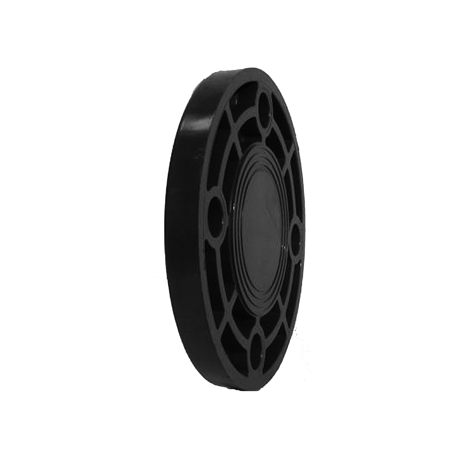

Blindflansch, PVC-U
- Blindflansch aus PVC-U
- Flansche nach PN 10 gebohrt, belastbar nach PN-Angabe in der Tabelle

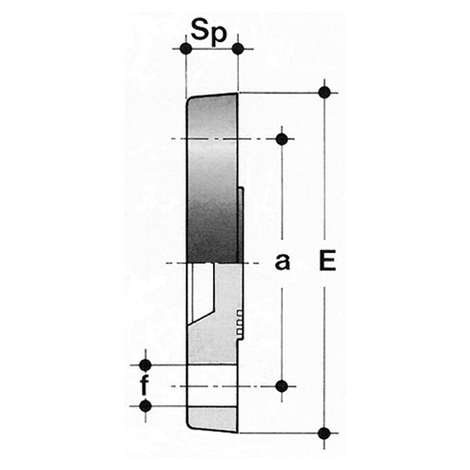

| Artikel | d | DN | PN | a | E | f | Schrauben | Sp | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 72107010032 | 32 | 25 | 10 | 85 | 115 | 14 | 4xM12 | 14 | 0,140 | 30 |
| 72107010040 | 40 | 32 | 10 | 100 | 141 | 18 | 4xM16 | 15 | 0,222 | 50 |
| 72107010050 | 50 | 40 | 10 | 110 | 150 | 18 | 4xM16 | 16 | 0,257 | 30 |
| 72107010063 | 63 | 50 | 10 | 125 | 165 | 18 | 4xM16 | 18 | 0,350 | 30 |
| 72107010075 | 75 | 65 | 10 | 145 | 186 | 18 | 4xM16 | 19 | 0,507 | 26 |
| 72107010090 | 90 | 80 | 10 | 160 | 201 | 18 | 8xM16 | 20 | 0,675 | 24 |
| 72107010110 | 110 | 100 | 10 | 180 | 221 | 18 | 8xM16 | 22 | 0,920 | 18 |
