33.070.10 | FCE

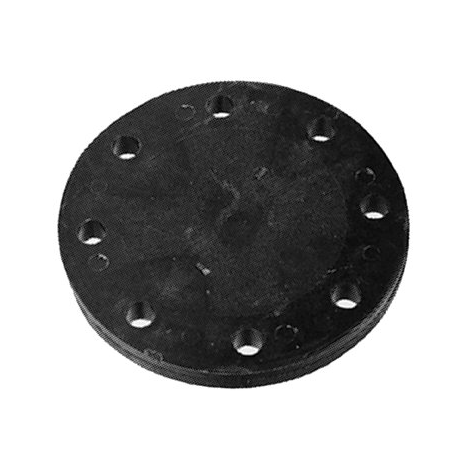

Blindflansch, PE 100
- Blindflansch aus PE spangebend hergestellt
- Flansche nach PN 10 gebohrt
- bis DN 150 ist das Lochbild PN 10 und PN 16 identisch
- nur für drucklosen Betrieb geeignet!
- andere Dimensionen auf Anfrage
- Preisgleich auch in PP lieferbar

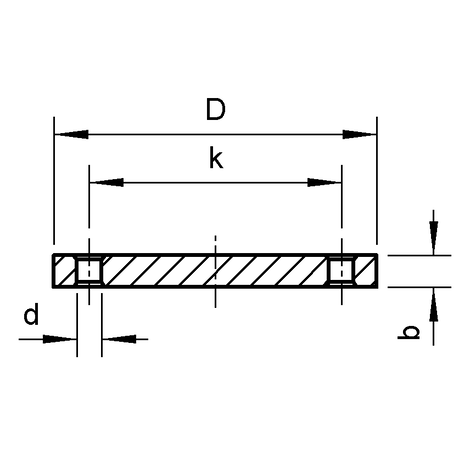

| Artikel | de | DN | b | D | k | Schrauben | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|
| 73307010110 | 110/125 | 100 | 30 | 220 | 180 | 8xM16 | 1,008 | 1 |
| 73307010140 | 140 | 125 | 30 | 250 | 210 | 8xM16 | 1,398 | 1 |
| 73307010160 | 160/180 | 150 | 30 | 285 | 240 | 8xM20 | 1,817 | 1 |
| 73307010200 | 200/225 | 200 | 30 | 340 | 295 | 8xM20 | 2,720 | 1 |
| 73307010250 | 250/280 | 250 | 30 | 409 | 350 | 12xM20 | 3,760 | 1 |
| 73307010315 | 315 | 300 | 40 | 463 | 400 | 12xM20 | 6,580 | 1 |
| 73307010355 | 355 | 350 | 40 | 515 | 460 | 16xM20 | 7,758 | 1 |
| 73307010400 | 400 | 400 | 40 | 574 | 515 | 16xM24 | 9,690 | 1 |
| 73307010450 | 450 | 500 | 40 | 680 | 620 | 20xM24 | 13,790 | 1 |
| 73307010500 | 500 | 500 | 40 | 680 | 620 | 20xM24 | 13,790 | 1 |
| 73307010560 | 560 | 600 | 40 | 790 | 725 | 20xM27 | 18,625 | 1 |
| 73307010630 | 630 | 600 | 40 | 790 | 725 | 20xM27 | 18,625 | 1 |
