PE 30.517 | TWBE-45

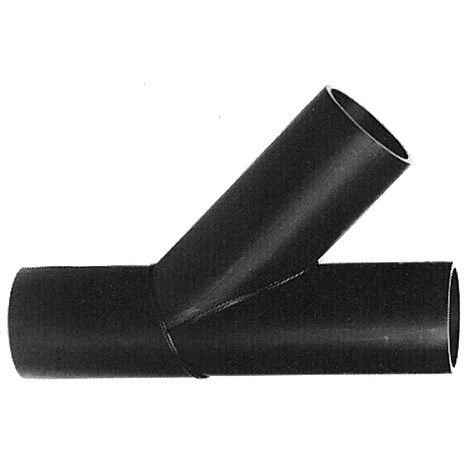

Abzweig 45°, PE 100, SDR 17, egal, geschweißt
- zum Heizelementstumpf- und Heizwendelschweißen
- geschweißt aus Rohr, unverstärkt
- Betriebsdruck-Minderungsfaktor (fB) = 0,45
- druckklassengerechte Formteile auf Anfrage
Hinweis:
Auch in SDR 33 und SDR 11 erhältlich.

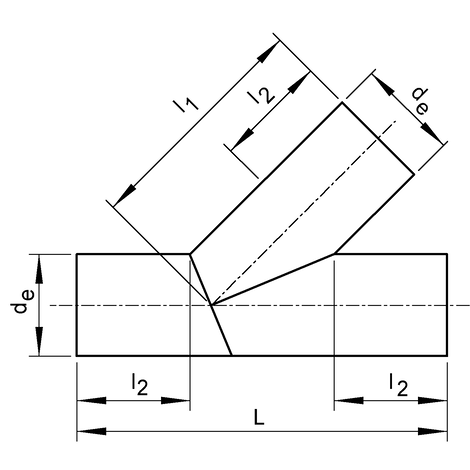

Artikel | de | L | l1 | l2 | Gewicht [kg] | VE |
---|---|---|---|---|---|---|
301111517 | 110 | 556 | 333 | 200 | 1,700 | 1 |
301212517 | 125 | 577 | 351 | 200 | 2,300 | 1 |
301414517 | 140 | 598 | 369 | 200 | 3,000 | 1 |
301616517 | 160 | 626 | 393 | 200 | 4,100 | 1 |
301818517 | 180 | 655 | 417 | 200 | 5,400 | 1 |
302020517 | 200 | 783 | 491 | 250 | 8,000 | 1 |
302222517 | 225 | 818 | 522 | 250 | 10,500 | 1 |
302525517 | 250 | 954 | 602 | 300 | 15,100 | 1 |
302828517 | 280 | 996 | 638 | 300 | 19,700 | 1 |
303131517 | 315 | 1145 | 730 | 350 | 38,300 | 1 |
303535517 | 355 | 1202 | 779 | 350 | 38,300 | 1 |
304040517 | 400 | 1266 | 833 | 350 | 50,900 | 1 |
304545517 | 450 | 1336 | 893 | 350 |
