221.453.2X | TKDIV-L/CP-SA
3/2-Wege-Kugelhahn TKD, PVC-U, d 16 - d 63, Klebemuffe, L-Bohrung, SA
3/2-Wege-Kugelhahn aus PVC-U mit pneumatischem Stellantrieb
- Kugel mit L-Bohrung
- Standardkugelstellung: 1
- Funktion: einfach wirkend, inklusive optischer Stellungsanzeige
- Steuerdruck: Standard 5 bar
- Steueranschluss: G 1/8'' Namur (DN 10 - DN 15) G 1/4'' Namur (DN 20 - DN 50)
- Anschlussart: Klebemuffe
- Dichtungswerkstoff: PTFE/EPDM, PTFE/FKM auf Anfrage
Hinweis:
Weitere Anschlussarten: Klebestutzen (TKDDV-L/CP), Gewindemuffe (TKDFV-L/CP), PE-LS-Stutzen (TKDBEV-L/CP).
Weitere Steuerfunktionen erhältlich: doppelt wirkend (TKDIV-L/CP-DA).
Dichtung: EPDM - Funktion: SA
| Artikel | d | DN | PN | Antrieb | Dichtung | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 221453020100016 | 16 | 10 | 16 | SA | EPDM | 1,543 | 1 |
| 221453020100020 | 20 | 15 | 16 | SA | EPDM | 2,143 | 1 |
| 221453020100025 | 25 | 20 | 16 | SA | EPDM | 2,390 | 1 |
| 221453020100032 | 32 | 25 | 16 | SA | EPDM | 2,650 | 1 |
| 221453020100040 | 40 | 32 | 16 | SA | EPDM | 3,113 | 1 |
| 221453020100050 | 50 | 40 | 16 | SA | EPDM | 3,700 | 1 |
| 221453020100063 | 63 | 50 | 16 | SA | EPDM | 6,154 | 1 |
Dichtung: FKM - Funktion: SA
| Artikel | d | DN | PN | Antrieb | Dichtung | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 221453021100016 | 16 | 10 | 16 | SA | FKM | - | 1 |
| 221453021100020 | 20 | 15 | 16 | SA | FKM | - | 1 |
| 221453021100025 | 25 | 20 | 16 | SA | FKM | - | 1 |
| 221453021100032 | 32 | 25 | 16 | SA | FKM | 2,650 | 1 |
| 221453021100040 | 40 | 32 | 16 | SA | FKM | - | 1 |
| 221453021100050 | 50 | 40 | 16 | SA | FKM | - | 1 |
| 221453021100063 | 63 | 50 | 16 | SA | FKM | - | 1 |
Downloads
1.7 MB,
PDF
get_app

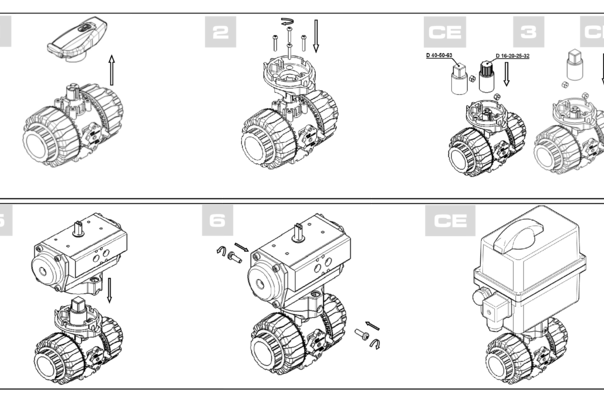

Bedienungsanleitung
684.4 KB,
PDF
Bedienungsanleitung
