21.885.00 | VMDV

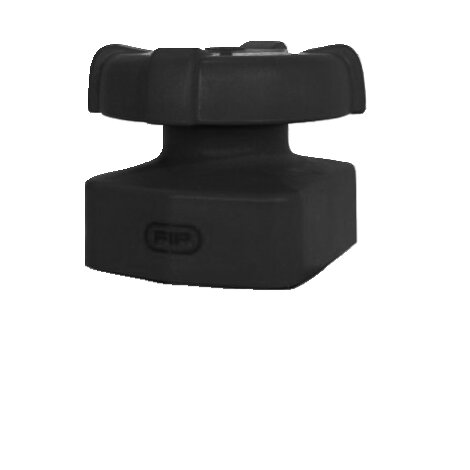

Membranventil, PVC-U, Klebestutzen
- Anschluss: Klebestutzen
Hinweis:
Auch mit Membrane FKM oder PTFE/EPDM erhältlich.
Weitere Anschlussart: Festflansch (VMOV).
Membrane: EPDM
| Artikel | d | DN | PN | B | B1 | H | H1 | h | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121885000090 | 90 | 80 | 10 | 225 | 55 | 300 | 200 | 23 | M12 | 51 | 7,000 | 1 |
| 121885000110 | 110 | 100 | 10 | 295 | 69 | 340 | 250 | 23 | M12 | 61 | 10,500 | 1 |
Membrane: FKM
| Artikel | d | DN | PN | B | B1 | H | H1 | h | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121885001090 | 90 | 80 | 10 | 225 | 55 | 300 | 200 | 23 | M12 | 51 | 7,000 | 1 |
| 121885001110 | 110 | 100 | 10 | 295 | 69 | 340 | 250 | 23 | M12 | 61 | 10,500 | 1 |
Membrane: PTFE
| Artikel | d | DN | PN | B | B1 | H | H1 | h | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121885002090 | 90 | 80 | 6 | 225 | 55 | 300 | 200 | 23 | M12 | 51 | 7,000 | 1 |
| 121885002110 | 110 | 100 | 6 | 295 | 69 | 340 | 250 | 23 | M12 | 61 | 10,500 | 1 |
