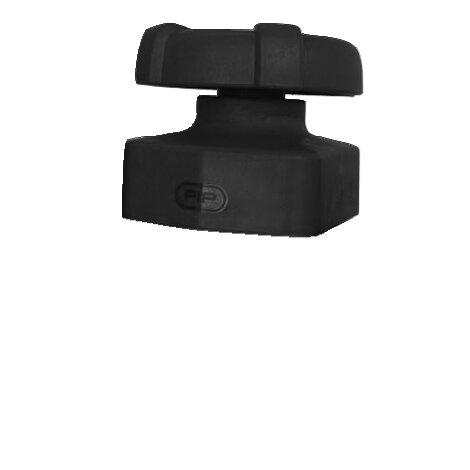

21.885.38X | VMOV
Membranventil, PVC-U, Festflansch
- Anschluss: PVC-U Festflansch (ANSI Flansch auf Anfrage)
- Membrane: EPDM oder FKM oder PTFE
- maximierter Durchfluss
- Monoblock
| Artikel | d | DN | PN | a | B | B1 | f | H | H1 | J | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121885380090 | 90 | 80 | 10 | 160 | 225 | 55 | 18 | 310 | 200 | M12 | 8,500 | 1 |
| 121885380110 | 110 | 100 | 10 | 180 | 295 | 69 | 18 | 350 | 250 | M12 | 12,400 | 1 |
| Artikel | d | DN | PN | a | B | B1 | f | H | H1 | J | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121885381090 | 90 | 80 | 10 | 160 | 225 | 55 | 18 | 310 | 200 | M12 | 8,500 | 1 |
| 121885381110 | 110 | 100 | 10 | 180 | 295 | 69 | 18 | 350 | 250 | M12 | 12,400 | 1 |
| Artikel | d | DN | PN | a | B | B1 | f | H | H1 | J | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121885382090 | 90 | 80 | 6 | 160 | 225 | 55 | 18 | 310 | 200 | M12 | 8,500 | 1 |
| 121885382110 | 110 | 100 | 6 | 180 | 295 | 69 | 18 | 350 | 250 | M12 | 12,400 | 1 |
Downloads
286.1 KB,
PDF
Bedienungsanleitung
