23.286.5X | CMUIC
Membranventil, PVC-C, Verschraubung mit Klebemuffe
- Anschluss: Verschraubung mit Klebemuffe
- Membrane: EPDM oder FKM, auf Anfrage PTFE/EPDM
- Dichtung in Verschraubung: EPDM oder FKM
- inkl. einstellbarer Schließbegrenzung
Membrane: EPDM

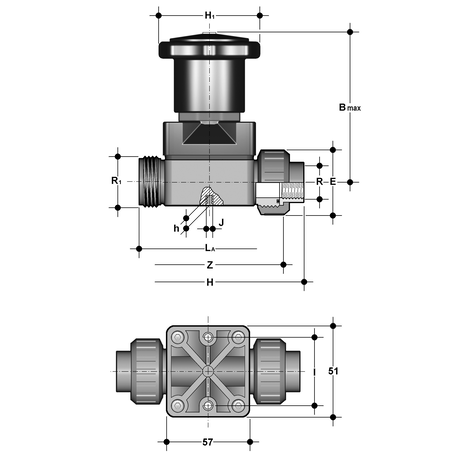

| Artikel | d | DN | R1 | PN | B max | E | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123286050020 | 20 | 15 | 1" | 6 | 86 | 41 | 129,5 | 58,5 | 8 | 35 | M5 | 16 | 0,320 | 8 |
Membrane: FKM
| Artikel | d | DN | R1 | PN | B max | E | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123286051020 | 20 | 15 | 1" | 6 | 86 | 41 | 129,5 | 58,5 | 8 | 35 | M5 | 16 | 0,290 | 1 |
Membrane: PTFE
| Artikel | d | DN | R1 | PN | B max | E | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123286052020 | 20 | 15 | 1" | 6 | 86 | 41 | 129,5 | 58,5 | 8 | 35 | M5 | 16 | 0,290 | 1 |
