27.286.1X | CMFM

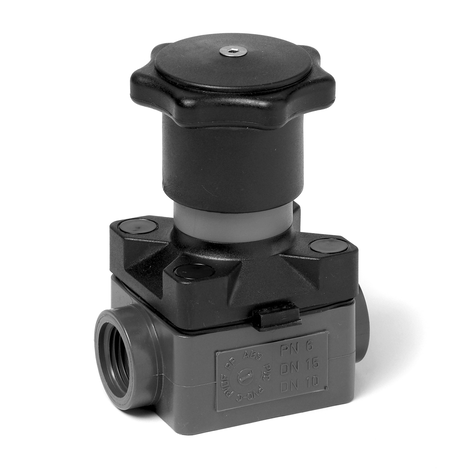

Membranventil, PP, Gewindemuffe
- Anschluss: Gewindemuffe
- nur für Kunststoffgewinde
- Membrane: EPDM oder FKM oder PTFE
- inkl. einstellbarer Schließbegrenzung
Membrane: EPDM

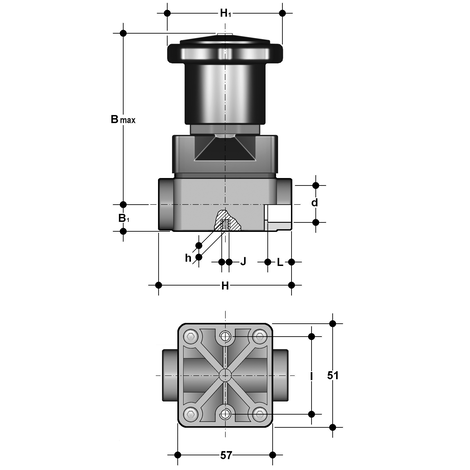

| Artikel | DN | R | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127286010016 | 12 | 3/8" | 6 | 15 | 86 | 75 | 59 | 8 | 35 | M5 | 12 | 0,240 | - |
| 127286010020 | 15 | 1/2" | 6 | 15 | 86 | 75 | 59 | 8 | 35 | M5 | 15 | 0,240 | 8 |
Membrane: FKM
| Artikel | DN | R | PN | B1 | B max | H | H1 | h | J | L | l | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127286011016 | 12 | 3/8" | 6 | 15 | 86 | 75 | 59 | 8 | M5 | 12 | 35 | 0,240 |
| 127286011020 | 15 | 1/2" | 6 | 15 | 86 | 75 | 59 | 8 | M5 | 15 | 35 | 0,240 |
Membrane: PTFE
| Artikel | DN | R | PN | B1 | B max | H | H1 | h | J | L | l | Gewicht [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127286012016 | 12 | 3/8" | 6 | 15 | 86 | 75 | 59 | 8 | M5 | 12 | 35 | 0,240 |
| 127286012020 | 15 | 1/2" | 6 | 15 | 86 | 75 | 59 | 8 | M5 | 15 | 35 | 0,240 |
