21.882.6X | DKUFV

Membranventil DK DIALOCK, PVC-U, Verschraubung mit Gewindemuffe

  • Anschluss: Verschraubung mit Gewindemuffe
  • nur für Kunststoffgewinde
  • Membrane: EPDM oder FKM oder PTFE/EPDM
  • Dichtung in Verschraubung: EPDM oder FKM
  • maximierter Durchfluss
  • abschließbares Handrad
  • optische Stellungsanzeige mit Messskala und PVC Schutzhaube
  • auf Anfrage: Membranventilversion DKL mit integrierter Hubbegrenzung
  • PVC-U/PVC-C/ABS DKs mit Verschraubung: DN20-DN50 austauschbar mit VM/885
Zurück Datenblatt
Membranventil DK DIALOCK, PVC-U, Verschraubung mit Gewindemuffe

Membrane: EPDM – Dichtung EPDM

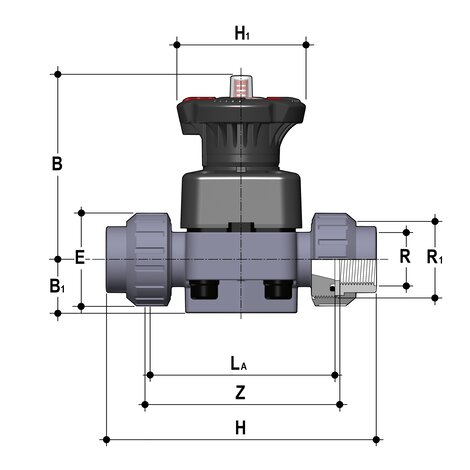

Artikel R R1 PN B E H1 Z Gewicht [kg] VE
121882060020 1/2" 1" 10 102 41 80 97 0,500 8
121882060025 3/4" 1 1/4" 10 105 50 80 118 0,570 8
121882060032 1" 1 1/2" 10 114 58 80 127 0,790 4
121882060040 1 1/4" 2" 10 119 72 80 145 0,920 4
121882060050 1 1/2" 2 1/4" 10 147 79 120 165 1,740 8
121882060063 2" 2 3/4" 10 172 98 120 195 2,790 4

Membrane: FKM – Dichtung FKM

Artikel R R1 PN B E H1 Z Gewicht [kg] VE
121882061020 1/2" 1" 10 102 41 80 97 0,500 8
121882061025 3/4" 1 1/4" 10 105 50 80 118 0,570 8
121882061032 1" 1 1/2" 10 114 58 80 127 0,790 4
121882061040 1 1/4" 2" 10 119 72 80 145 0,920 4
121882061050 1 1/2" 2 1/4" 10 147 79 120 165 1,740 2
121882061063 2" 2 3/4" 10 172 98 120 195 2,790 4

Membrane: PTFE/EPDM – Dichtung FKM

Artikel R R1 PN B E H1 Z Gewicht [kg] VE
121882062020 1/2" 1" 10 102 41 80 97 0,500 8
121882062025 3/4" 1 1/4" 10 105 50 80 118 0,570 8
121882062032 1" 1 1/2" 10 114 58 80 127 0,790 4
121882062040 1 1/4" 2" 10 119 72 80 145 0,920 4
121882062050 1 1/2" 2 1/4" 10 147 79 120 165 1,740 2
121882062063 2" 2 3/4" 10 172 98 120 195 2,790 4
