29.070.30 | SWODT

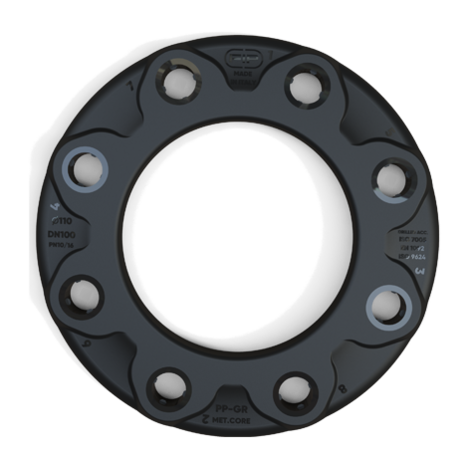

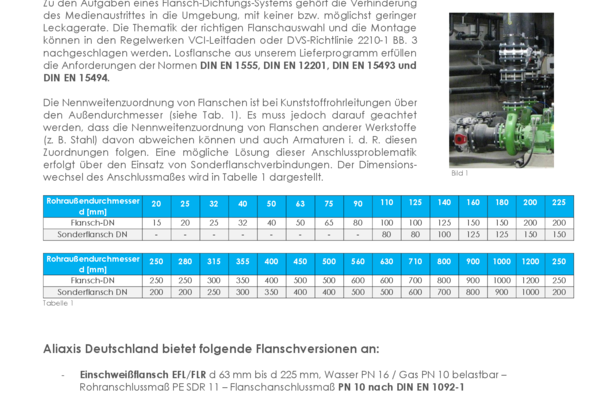

Losflansch, PP/Stahl, Bundbuchse
- Flansch mit Stahlkern und PP-glasfaserverstärkter Ummantelung für Bundbuchse
- Flanschanschlussmaß PN 10/16 nach DIN EN 1092-1
Hinweis:
Schraubenanzugsmomente nach DVS 2210-1

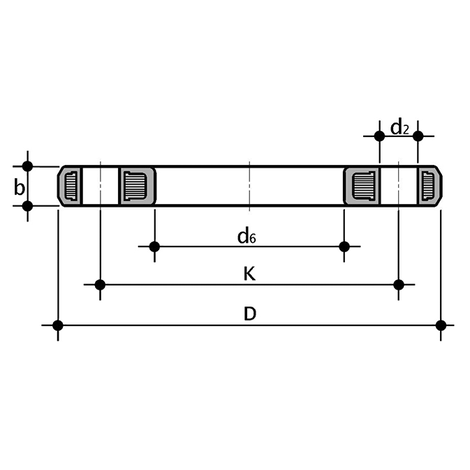

| Artikel | d | DN | PN | b | D | d2 | d6 | K | Schrauben | Nm | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 72907030110 | 110 | 100 | 16 | 20 | 221 | 18,6 | 135 | 180 | 8xM16 | 35 | 1,300 | 1 |
| 72907030140 | 140 | 125 | 16 | 24 | 251 | 18,6 | 166 | 210 | 8xM16 | 60 | 2,000 | 1 |
| 72907030160 | 160 | 150 | 16 | 25 | 284 | 22,6 | 191 | 240 | 8xM20 | 70 | 2,600 | 1 |
| 72907030225 | 225 | 200 | 16 | 27 | 340 | 22,6 | 250 | 295 | 8xM20 | 75 | 3,900 | 1 |
| 72907030280 | 280 | 250 | 16 | 30 | 395,6 | 22,6 | 309 | 350 | 12xM20 | 95 | 4,600 | 1 |
| 72907030315 | 315 | 300 | 16 | 32 | 446 | 22,6 | 349 | 400 | 12xM20 | 100 | 6,900 | 1 |
