21.360.00 | VZIV-EPDM

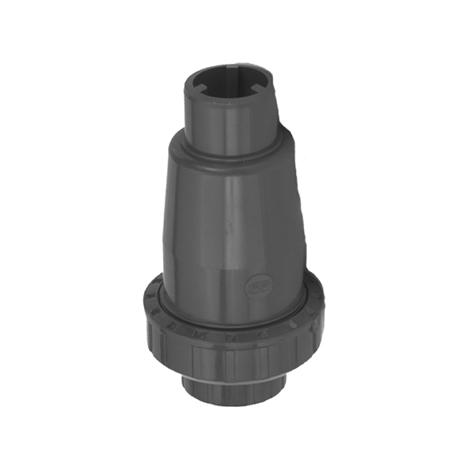

Fußventil, PVC-U, EPDM
- Anschluss: Klebemuffe/Klebestutzen (Standard)
- Anschluss: Gewindeeinlegeteil und Klebemuffe mit IG-Gewinde liegt lose bei
- Dichtung: EPDM
- Einbau für senkrechte Leitungen
- Durchfluß von unten nach oben
- bzgl. Einbauvorschriften( Mindestsaughöhe, Mindestabstand zum Boden, Druckverlustwerten, erforderlichem Mindestdruck für dichten Abschluss) nehmen Sie bitte Rücksprache mit unserem Produktmanagement auf
- Stempel aus PVC-U mit Stahl gefüllt
- Lieferung ohne Saugkorb

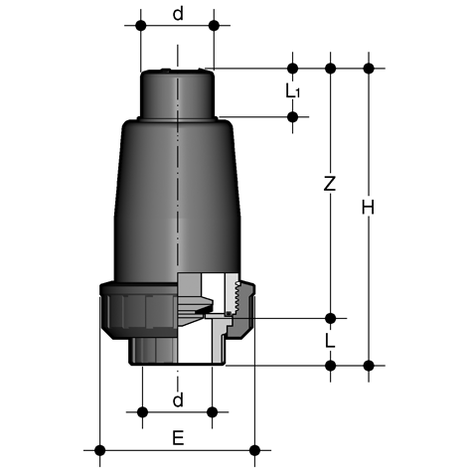

| Artikel | d | PN | E | L | L1 | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|
| 121360000016 | 16 | 16 | 55 | 14 | 15 | 87 | 0,110 | 16 |
| 121360000020 | 20 | 16 | 55 | 16 | 18 | 87 | 0,120 | 16 |
| 121360000025 | 25 | 16 | 66 | 19 | 20 | 106 | 0,210 | 16 |
| 121360000032 | 32 | 16 | 75 | 22 | 24 | 128 | 0,350 | 6 |
| 121360000040 | 40 | 16 | 87 | 26 | 28 | 145 | 0,560 | 3 |
| 121360000050 | 50 | 16 | 100 | 31 | 34 | 156 | 0,760 | 3 |
| 121360000063 | 63 | 16 | 122 | 38 | 41 | 185 | 1,340 | 3 |
