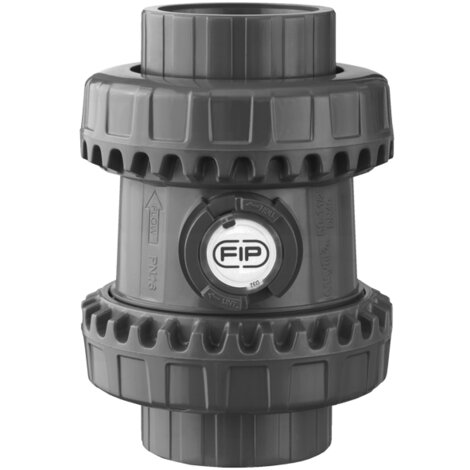

21.364.50 | SSEIV
FPM 21.364.51
- Anschluss: beidseitig Klebemuffe
- Dichtung: EPDM oder FKM
- Feder aus Edelstahl AISI316 (V4A)
- Durchfluss nur in eine Richtung möglich
- Mindestdruck für tropfdichten Abschluss 0,08 bar bei waagrechter Stellung
Hinweis:
Weitere Anschlussarten: Gewindemuffe (SSEFV), PE-LS-Stutzen (SSEBEV).
Dichtung: FKM

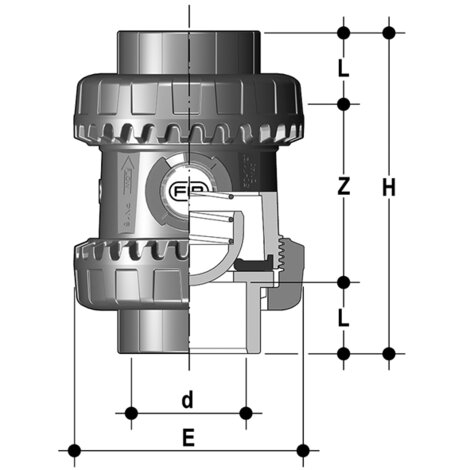

| Artikel | d | PN | E | H | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|
| 121364051016 | 16 | 16 | 54 | 82 | 14 | 54 | 0,120 | 30 |
| 121364051020 | 20 | 16 | 54 | 82 | 16 | 50 | 0,120 | 30 |
| 121364051025 | 25 | 16 | 63 | 91 | 19 | 53 | 0,180 | 30 |
| 121364051032 | 32 | 16 | 72 | 103 | 22 | 59 | 0,260 | 20 |
| 121364051040 | 40 | 16 | 85 | 120 | 26 | 68 | 0,450 | 14 |
| 121364051050 | 50 | 16 | 100 | 139 | 31 | 77 | 0,640 | 6 |
| 121364051063 | 63 | 16 | 118 | 174 | 38 | 98 | 1,060 | 6 |
Downloads
638.8 KB,
PDF
get_app
Montageanleitung
1.5 MB,
PDF
