5X.080 | g-QPV

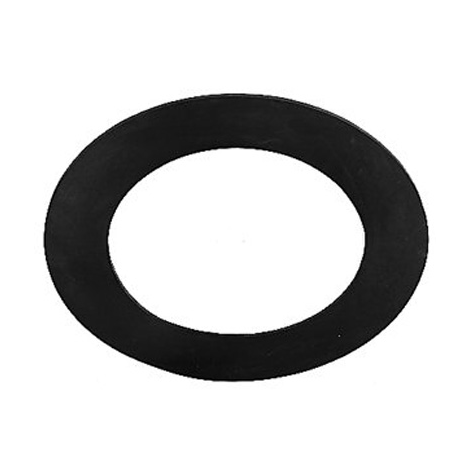

Flachdichtung, Bundbuchse
- Flachdichtung für Bundbuchse PP (QRNM), PVC-U (QRV/QPV), PVC-C (QRC), ABS (QRA) und PVDF (QRNF)
- Dichtungswerkstoff: EPDM oder FKM
- Ausführung A = ohne Schraubenlöcher (a.A. auch lieferbar mit Schraubenlöchern)
- Ausführung B = mit Schraubenlöcher
EPDM 50.08

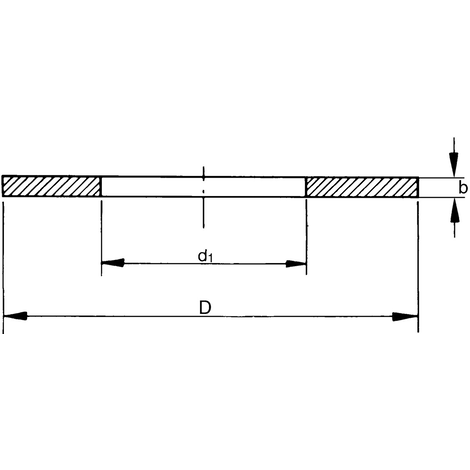

| Artikel | de | d1 | b | D | Ausführung | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|
| 050080020 | 20 | 20 | 2 | 32 | A | 0,002 | 1 |
| 050080025 | 25 | 24 | 2 | 38,5 | A | 0,002 | 1 |
| 050080032 | 32 | 32 | 2 | 48 | A | 0,003 | 1 |
| 050080040 | 40 | 40 | 2 | 59 | A | 0,004 | 1 |
| 050080050 | 50 | 50 | 2 | 71 | A | 0,005 | 1 |
| 050080063 | 63 | 63 | 2 | 88 | A | 0,008 | 1 |
| 050080075 | 75 | 75 | 2 | 104 | A | 0,012 | 1 |
| 050080090 | 90 | 90 | 2 | 123 | A | 0,028 | 1 |
| 050080110 | 110 | 110 | 3 | 148 | A | 0,030 | 1 |
| 050080125 | 125 | 125 | 3 | 166 | A | 0,018 | 1 |
| 050080140 | 140 | 140 | 3 | 186 | A | 0,023 | 1 |
| 050080160 | 160 | 160 | 3 | 211 | A | 0,058 | 1 |
| 050080200 | 200 | 200 | 4 | 252 | A | 0,190 | 1 |
| 050080225 | 225 | 225 | 4 | 270 | A | 0,091 | 1 |
| 050080250 | 250 | 250 | 4 | 305 | A | 0,006 | 1 |
| 050080280 | 280 | 265 | 4 | 395 | B | 0,222 | 1 |
| 050080315 | 315 | 290 | 4 | 462 | B | 0,172 | 1 |
FKM 51.08
| Artikel | de | d1 | b | D | Ausführung | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|
| 051080020 | 20 | 20 | 2 | 32 | A | 0,002 | 1 |
| 051080025 | 25 | 24 | 2 | 38,5 | A | 0,008 | 1 |
| 051080032 | 32 | 32 | 2 | 48 | A | 0,005 | 1 |
| 051080040 | 40 | 40 | 2 | 59 | A | 0,003 | 1 |
| 051080050 | 50 | 50 | 2 | 71 | A | 0,009 | 1 |
| 051080063 | 63 | 63 | 2 | 88 | A | 0,031 | 1 |
| 051080075 | 75 | 75 | 2 | 104 | A | 0,035 | 1 |
| 051080090 | 90 | 90 | 2 | 123 | A | 0,041 | 1 |
| 051080110 | 110 | 110 | 3 | 148 | A | 0,049 | 1 |
| 051080125 | 125 | 125 | 3 | 166 | A | 0,060 | 1 |
| 051080140 | 140 | 140 | 3 | 186 | A | 0,055 | 1 |
| 051080160 | 160 | 160 | 3 | 211 | A | 0,012 | 1 |
