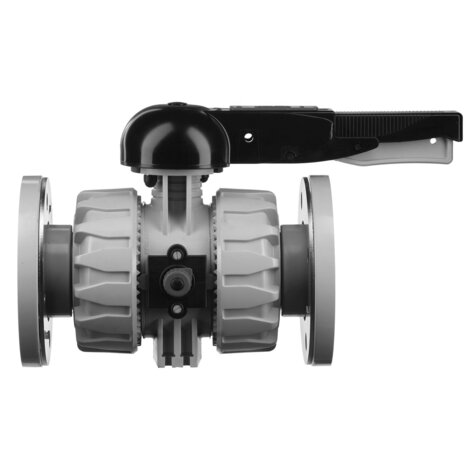

27.447.9X | VKDOM
EPDM 27.447.9
- Anschluss: PP-Festflansch mit Verstärkungsring aus Edelstahl PN10/16
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/EPDM oder PTFE/FKM
- Festflansche aus PP, gebohrt mit ovalen Schraubenlöchern für DIN und ANSI Standards
Dichtung: EPDM

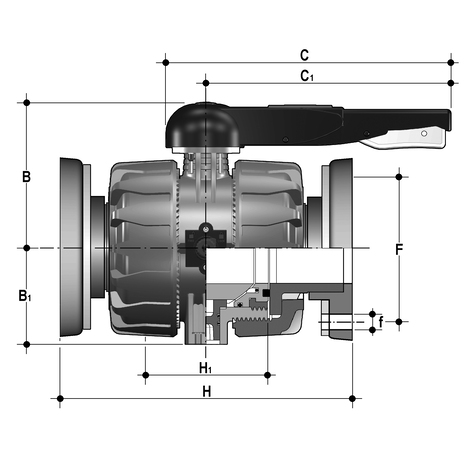

| Artikel | d | DN | PN | B | B1 | C | C1 | F | f | H | H1 | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127447090075 | 75 | 65 | 10 | 164 | 87 | 225 | 175 | 145 | 17 | 290 | 133 | 5,316 | 1 |
| 127447090090 | 90 | 80 | 10 | 177 | 105 | 327 | 272 | 160 | 17 | 310 | 149 | 8,276 | 1 |
| 127447090110 | 110 | 100 | 10 | 195 | 129 | 385 | 330 | 180 | 17 | 350 | 167 | 12,140 | 1 |
