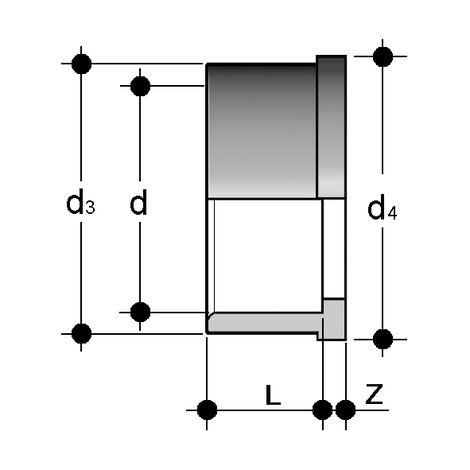

| Artikel | d | PN | d3 | d4 | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|
| 72106001016 | 16 | 16 | 22 | 24 | 14 | 3 | 0,005 | 400 |
| 72106001020 | 20 | 16 | 28 | 30,1 | 16 | 3 | 0,009 | 400 |
| 72106001025 | 25 | 16 | 36 | 38,8 | 19 | 3 | 0,015 | 400 |
| 72106001032 | 32 | 16 | 42 | 44,7 | 22 | 3 | 0,021 | 300 |
| 72106001040 | 40 | 16 | 53 | 56,5 | 26 | 3 | 0,037 | 150 |
| 72106001050 | 50 | 16 | 59 | 62,6 | 31 | 3 | 0,040 | 200 |
| 72106001063 | 63 | 16 | 74 | 78,4 | 38 | 3 | 0,074 | 150 |
| 72106001075 | 75 | 10 | 93 | 97,3 | 44 | 3 | 0,149 | 120 |
| 72106001090 | 90 | 10 | 105 | 109,6 | 51 | 5 | 0,190 | 1 |
| 72106001110 | 110 | 10 | 129 | 135 | 61 | 5 | 0,380 | 48 |
