29.070.10 | FCM
Blindflansch PP/Stahl
- Blindflansch mit Stahlkern und PP-glasfaserverstärkter Ummantelung
- Flansche nach PN 10 gebohrt, belastbar nach PN-Angabe in der Tabelle
- bis DN 150 ist das Lochbild PN 10 und PN 16 identisch
Hinweis:
Blindflansche PE 100 FCE sind auch erhältlich.

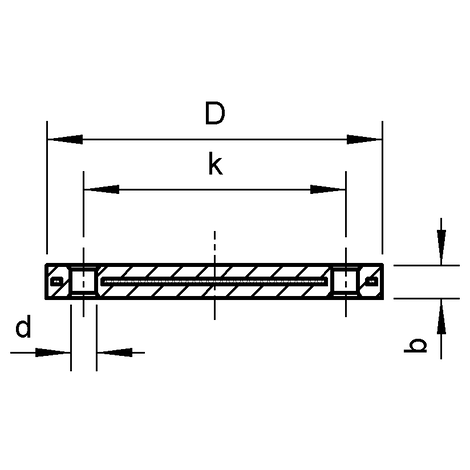

| Artikel | de | DN | PN | b | D | k | Schrauben | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|
| 72907010020 | 20 | 15 | 10 | 16 | 95 | 65 | 4xM12 | 0,290 | 1 |
| 72907010025 | 25 | 20 | 10 | 12 | 105 | 75 | 4xM12 | 0,380 | 1 |
| 72907010032 | 32 | 25 | 10 | 18 | 115 | 85 | 4xM12 | 0,520 | 1 |
| 72907010040 | 40 | 32 | 10 | 17 | 140 | 100 | 4xM16 | 0,830 | 1 |
| 72907010050 | 50 | 40 | 10 | 18 | 150 | 110 | 4xM16 | 1,110 | 1 |
| 72907010063 | 63 | 50 | 10 | 18 | 165 | 125 | 4xM16 | 1,150 | 1 |
| 72907010075 | 75 | 65 | 10 | 18 | 185 | 145 | 4xM16 | 1,580 | 4 |
| 72907010090 | 90 | 80 | 10 | 20 | 200 | 160 | 8xM16 | 1,960 | 1 |
| 72907010110 | 110/125 | 100 | 10 | 20 | 220 | 180 | 8xM16 | 2,820 | 1 |
| 72907010140 | 140 | 125 | 10 | 24 | 250 | 210 | 8xM16 | 3,920 | 1 |
| 72907010160 | 160/180 | 150 | 10 | 22 | 285 | 240 | 8xM20 | 5,060 | 1 |
| 72907010200 | 200/225 | 200 | 10 | 24 | 340 | 295 | 8xM20 | 11,040 | 2 |
| 72907010250 | 250/280 | 250 | 10 | 30 | 395 | 350 | 12xM20 | 14,040 | 1 |
| 72907010315 | 315 | 300 | 10 | 34 | 445 | 400 | 12xM20 | 26,480 | 1 |
| 72907010355 | 355 | 350 | 10 | 39 | 505 | 460 | 16xM20 | 39,000 | 1 |
| 72907010400 | 400 | 400 | 10 | 46 | 574 | 515 | 16xM24 | 50,040 | 1 |
