024.447.100 | PQ-CP

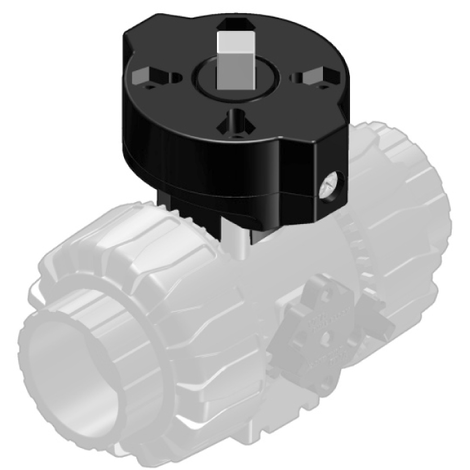

Antriebskit Kugelhahn VKD/TKD/VKR, pneumatisch
- für Kugelhahn Typ VKD, TKD, VKR
- zum Aufbau von pneumatischen Antrieben und Endschaltereinheiten (0 - 90°) MSKD
- d 25 und d 32 mm = F04 x 5,5 auf Anfrage

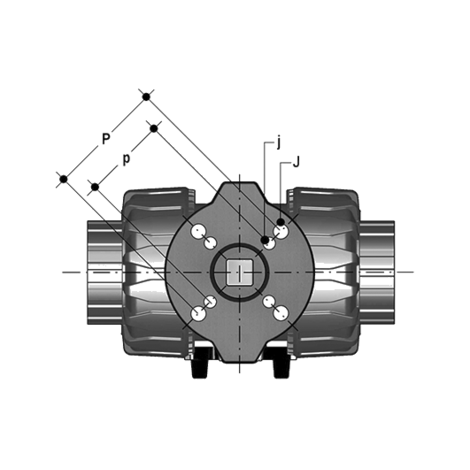

| Artikel | d | B2 | P X J | p x j | Q | T | Gewicht [kg] | VE | |
|---|---|---|---|---|---|---|---|---|---|
| 024447100020 | 16-20 | 58 | F04 x 5,5 | F03 x 5,5 | 11 | 12 | 0,170 | 1 | |
| 1 | 024447100025 | 25 | 69 | F05 x 6,5 | F03 x 5,5 | 11 | 12 | 0,210 | 6 |
| 1 | 024447100032 | 32 | 74 | F05 x 6,5 | F03 x 5,5 | 11 | 12 | 0,300 | 1 |
| 024447100040 | 40 | 91 | F07 x 8,5 | F05 x 6,5 | 14 | 16 | 0,380 | 1 | |
| 024447100050 | 50 | 97 | F07 x 8,5 | F05 x 6,5 | 14 | 16 | 0,400 | 1 | |
| 024447100063 | 63 | 114 | F07 x 8,5 | F05 x 6,5 | 14 | 16 | 0,420 | 1 |
1 F04 x 5,5 auf Anfrage
