21.168.0X | FEOV-RM

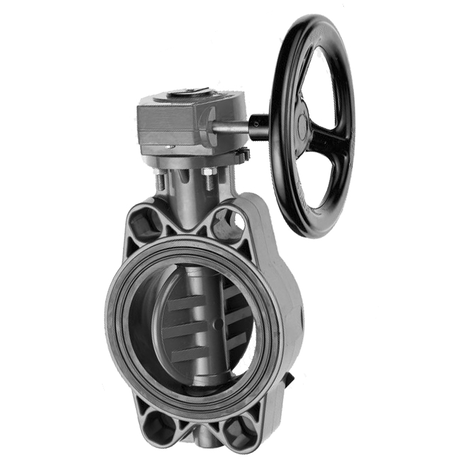

Absperrklappe FE, PVC-U, Handgetriebe
- zentrisch gelagerte PVC-U Klappenscheibe
- Führungswelle: Stahl, verzinkt
- Handgetriebe für 90° Drehbewegung
- beim Einbau ist auf eine ausreichende Freigängigkeit der Klappenscheibe achten
- Rückmelder auf Getriebe nicht möglich
- für Anwendungen in PVC-U-Rohrsystemen in d = 125 mm sind Absperrklappen DN 125, Losflansche in DN 125 (140 mm) und die Adapterbundbuchse QPV-FE-FK in DN 125 zu verwenden.
- für Anwendungen in PVC-U-Rohrsystemen in d = 200 mm sind Absperrklappen DN 200, Losflansche in DN 200 (225 mm) und die Adapterbundbuchse QPN-FE-FK in DN 200 zu verwenden.
- Z = Zwischenbaumaß
EPDM 168

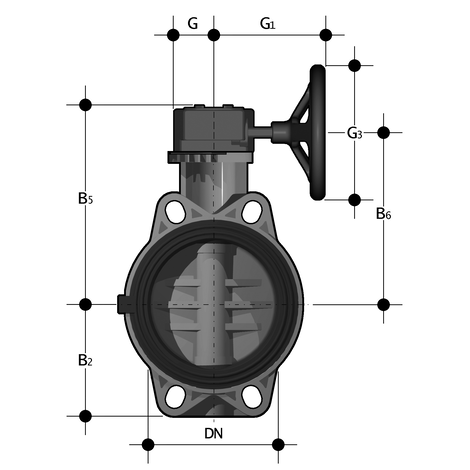

| Artikel | d | DN | PN | A max | A min | B2 | B5 | B6 | G | g1 | g2 | g3 | U | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121168000075 | 75 | 65 | 10 | 144 | 128 | 80 | 173 | 145 | 48 | 135 | 39 | 125 | 4 | 46 | 2,380 | 1 |
| 121168000090 | 90 | 80 | 10 | 159 | 145 | 90 | 187 | 159 | 48 | 135 | 39 | 125 | 4 | 49 | 2,600 | 1 |
| 121168000110 | 110 | 100 | 10 | 190 | 165 | 105 | 201 | 173 | 48 | 135 | 39 | 125 | 4 | 56 | 2,950 | 1 |
| 121168000140 | 140 | 125 | 10 | 215 | 204 | 121 | 220 | 192 | 48 | 144 | 39 | 200 | 4 | 64 | 4,400 | 1 |
| 121168000160 | 160 | 150 | 10 | 242 | 230 | 132 | 235 | 207 | 48 | 144 | 39 | 200 | 4 | 70 | 5,100 | 1 |
| 121168000225 | 225 | 200 | 10 | 298 | 280 | 161 | 288 | 257 | 65 | 175 | 60 | 200 | 8 | 71 | 9,260 | 1 |
FPM 168
| Artikel | d | DN | PN | A max | A min | B2 | B5 | B6 | G | g1 | g2 | g3 | U | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121168001075 | 75 | 65 | 10 | 144 | 128 | 80 | 173 | 145 | 48 | 135 | 39 | 125 | 4 | 46 | 2,380 | 1 |
| 121168001090 | 90 | 80 | 10 | 159 | 145 | 90 | 187 | 159 | 48 | 135 | 39 | 125 | 4 | 49 | 2,600 | 1 |
| 121168001110 | 110 | 100 | 10 | 190 | 165 | 105 | 201 | 173 | 48 | 135 | 39 | 125 | 4 | 56 | 2,950 | 1 |
| 121168001140 | 140 | 125 | 10 | 215 | 204 | 121 | 220 | 192 | 48 | 144 | 39 | 200 | 4 | 64 | 4,400 | 1 |
| 121168001160 | 160 | 150 | 10 | 242 | 230 | 132 | 235 | 207 | 48 | 144 | 39 | 200 | 4 | 70 | 5,100 | 1 |
| 121168001225 | 225 | 200 | 10 | 298 | 280 | 161 | 288 | 288 | 65 | 175 | 60 | 200 | 8 | 71 | 9,260 | 1 |
