221.454.1X | TKDFV-T/CP-SA
3-Wege-Kugelhahn TKD, PVC-U, R 3/8 - R 2, Gewindemuffe, T-Bohrung, SA

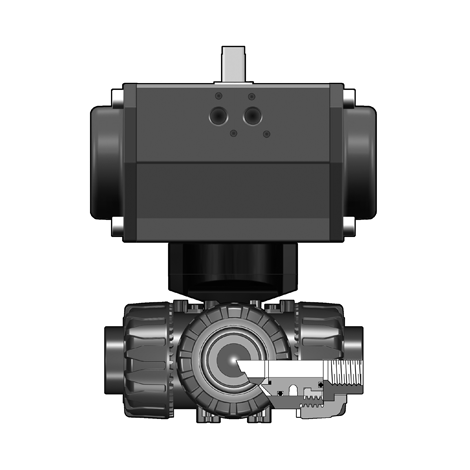

3-Wege-Kugelhahn aus PVC-U mit pneumatischem Stellantrieb
- Kugel mit T-Bohrung
- Standardkugelstellung: 1
- Funktion: einfach wirkend, inklusive optischer Stellungsanzeige
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluss: G 1/8'' Namur (DN 10 - DN 15) G 1/4'' Namur (DN 20 - DN 50)
- Anschlussart: Gewindemuffe
- Dichtungswerkstoff: wahlweise PTFE/EPDM oder PTFE/FKM
Dichtung: EPDM - Funktion: SA
| Artikel | DN | R | PN | Antrieb | Dichtung | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|
| 221454010101016 | 10 | 3/8" | 16 | SA | EPDM | - | 1 |
| 221454010101020 | 15 | 1/2" | 16 | SA | EPDM | - | 1 |
| 221454010101025 | 20 | 3/4" | 16 | SA | EPDM | - | 1 |
| 221454010101032 | 25 | 1" | 16 | SA | EPDM | - | 1 |
| 221454010101040 | 32 | 1 1/4" | 16 | SA | EPDM | - | 1 |
| 221454010101050 | 40 | 1 1/2" | 16 | SA | EPDM | - | 1 |
| 221454010101063 | 50 | 2" | 16 | SA | EPDM | 6,400 | 1 |
Dichtung: FKM - Funktion: SA
| Artikel | DN | R | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 221454011101016 | 10 | 3/8" | 16 | SA | FKM | 1 |
| 221454011101020 | 15 | 1/2" | 16 | SA | FKM | 1 |
| 221454011101025 | 20 | 3/4" | 16 | SA | FKM | 1 |
| 221454011101032 | 25 | 1" | 16 | SA | FKM | 1 |
| 221454011101040 | 32 | 1 1/4" | 16 | SA | FKM | 1 |
| 221454011101050 | 40 | 1 1/2" | 16 | SA | FKM | 1 |
| 221454011101063 | 50 | 2" | 16 | SA | FKM | 1 |
