223.454.2X | TKDIC-T/CP-SA
3-Wege-Kugelhahn TKD, PVC-C, d 16 - d 63, Klebemuffe, T-Bohrung, SA

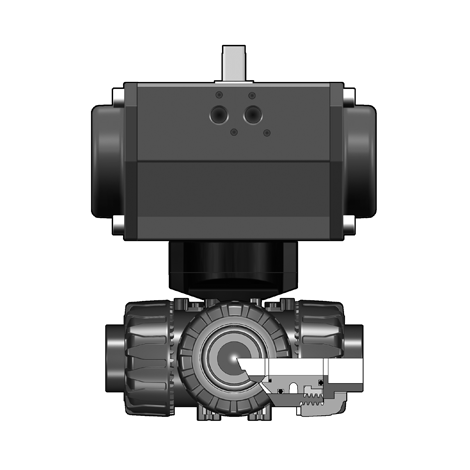

3-Wege-Kugelhahn aus PVC-C mit pneumatischem Stellantrieb
Funktion: einfach wirkend, mit optischer Stellungsanzeige
- Kugel mit T-Bohrung
- Standardkugelstellung: 1
- Steuerdruck: Standard 5 bar
- reduzierter Steuerdruck: auf Anfrage
- Steueranschluß: G 1/8'' Namur (DN10 - DN15) G 1/4'' Namur (DN20 - DN50)
- Anschluss: Klebemuffe
- Dichtung: wahlweise PTFE/EPDM oder PTFE/FKM
Hinweis:
Weitere Anschlussarten: Klebestutzen (TKDDC-T/CP).
Weitere Stellantriebe: doppelt wirkend (TKDIC-T/CP-DA).
Dichtung: EPDM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 223454020101016 | 16 | 10 | 16 | SA | EPDM | 1 |
| 223454020101020 | 20 | 15 | 16 | SA | EPDM | 1 |
| 223454020101025 | 25 | 20 | 16 | SA | EPDM | 1 |
| 223454020101032 | 32 | 25 | 16 | SA | EPDM | 1 |
| 223454020101040 | 40 | 32 | 16 | SA | EPDM | 1 |
| 223454020101050 | 50 | 40 | 16 | SA | EPDM | 1 |
| 223454020101063 | 63 | 50 | 16 | SA | EPDM | 1 |
Dichtung: FKM
| Artikel | d | DN | PN | Antrieb | Dichtung | VE |
|---|---|---|---|---|---|---|
| 223454021101016 | 16 | 10 | 16 | SA | FKM | 1 |
| 223454021101020 | 20 | 15 | 16 | SA | FKM | 1 |
| 223454021101025 | 25 | 20 | 16 | SA | FKM | 1 |
| 223454021101032 | 32 | 25 | 16 | SA | FKM | 1 |
| 223454021101040 | 40 | 32 | 16 | SA | FKM | 1 |
| 223454021101050 | 50 | 40 | 16 | SA | FKM | 1 |
| 223454021101063 | 63 | 50 | 16 | SA | FKM | 1 |
