27.454.1X | TKDFM-T

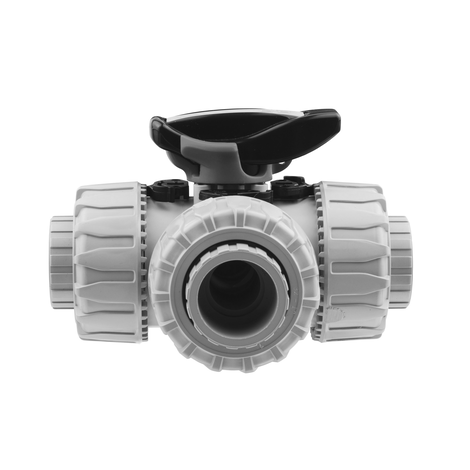

3-Wege-Kugelhahn R 1/2" - 2", TKD DualBlock, PP, T-Bohrung, Gewindemuffe

Bohrung: T-Bohrung
Anschluss: Gewindemuffe
nur für Kunststoffgewinde
radial ein- und ausbaubar
mit gesicherter Überwurfmutter
Dichtung: PTFE/EPDM oder PTFE/FKM

Zurück Datenblatt

3-Wege-Kugelhahn R 1/2" - 2", TKD DualBlock, PP, T-Bohrung, Gewindemuffe

3-Wege-Kugelhahn R 1/2" - 2", TKD DualBlock, PP, T-Bohrung, Gewindemuffe

3-Wege-Kugelhahn R 1/2" - 2", TKD DualBlock, PP, T-Bohrung, Gewindemuffe

3-Wege-Kugelhahn R 1/2" - 2", TKD DualBlock, PP, T-Bohrung, Gewindemuffe

Dichtung: EPDM

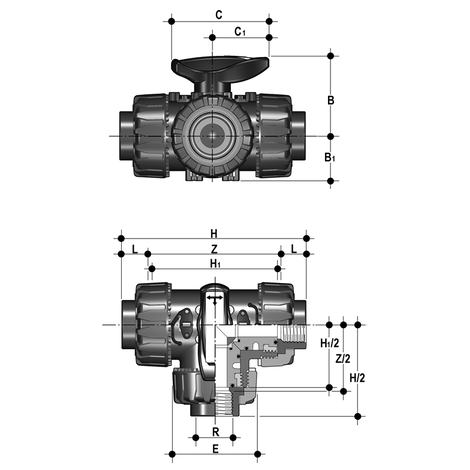

Artikel	R	PN	B	C	C1	E	H1	L	Z	Gewicht [kg]	VE
127454010020	1/2"	10	54	67	40	54	80	15	87	0,210	6
127454010025	3/4"	10	65	85	49	65	100	16	114	0,350	4
127454010032	1"	10	70	85	49	73	110	19	120	0,510	4
127454010040	1 1/4"	10	83	108	64	86	131	21	140	1,280	2
127454010050	1 1/2"	10	89	108	64	98	148	21	172	1,070	4
127454010063	2"	10	108	134	76	122	179	26	211	1,800	1

Dichtung: FKM

Artikel	R	PN	B	C	C1	E	H1	L	Z	Gewicht [kg]	VE
127454011020	1/2"	10	54	67	40	54	80	15	87	0,210	6
127454011025	3/4"	10	65	85	49	65	100	16	114	0,350	4
127454011032	1"	10	70	85	49	73	110	19	120	0,510	4
127454011040	1 1/4"	10	83	108	64	86	131	21	140	0,820	2
127454011050	1 1/2"	10	89	108	64	98	148	21	172	1,660	4
127454011063	2"	10	108	134	76	122	179	26	211	1,800	1

FIP_TKD 3-W-Kugelhähne Typ 453-454_2016.pdf

645.4 KB, PDF

Bedienungsanleitung

FIP_TKD 3-W-Kugelhähne Typ 453-454_2016.pdf
