27.454.3X | TKDBEM-T
3-Wege-Kugelhahn d 20 - 63, TKD DualBlock, PP, T-Bohrung, PE100-LS-Stutzen
- Bohrung: T-Bohrung
- Anschluss: PE100-LS-Stutzen SDR 11 zum Heizelementstumpf- und Heizwendelschweißen
- mit gesicherter Überwurfmutter
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen speielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
- Dichtung: PTFE/EPDM oder PTFE/FKM

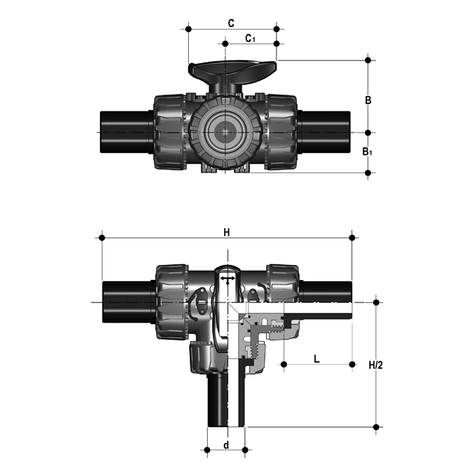

| Artikel | d | DN | PN | B | B1 | C | C1 | H | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 127454030020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 190 | 55 | 0,248 | 6 |
| 127454030025 | 25 | 20 | 10 | 65 | 35 | 85 | 49 | 240 | 70 | - | 4 |
| 127454030032 | 32 | 25 | 10 | 70 | 39 | 85 | 49 | 258 | 74 | 0,790 | 4 |
| 127454030040 | 40 | 32 | 10 | 83 | 46 | 108 | 64 | 287 | 78 | - | 2 |
| 127454030050 | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 316 | 84 | 1,227 | 1 |
| 127454030063 | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 361 | 91 | - | 1 |
| Artikel | d | DN | PN | B | B1 | C | C1 | H | L | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 127454031020 | 20 | 15 | 10 | 54 | 29 | 67 | 40 | 190 | 55 | 6 |
| 127454031025 | 25 | 20 | 10 | 65 | 35 | 85 | 49 | 240 | 70 | 4 |
| 127454031032 | 32 | 25 | 10 | 70 | 39 | 85 | 49 | 258 | 74 | 4 |
| 127454031040 | 40 | 32 | 10 | 83 | 46 | 108 | 64 | 287 | 78 | 2 |
| 127454031050 | 50 | 40 | 10 | 89 | 52 | 108 | 64 | 316 | 84 | 1 |
| 127454031063 | 63 | 50 | 10 | 108 | 62 | 134 | 76 | 361 | 91 | 1 |
